Рестайлинг Inverted-V + throttle + AA-340UP

          Пришло время модернизировать свое антенное хозяйство, в частности, в данной заметке напишу про свою первую коротковолновую антенну - Inverted-V.  Она была сделана из нескольких кусков провода, соединяемых крокодилом, куска коаксиала, и нескольких крепежей. Особых требований к ее работе не было, кроме как отсутствие "кубиков" (SWR < 1.6) по показаниям Yaesu FT-817. Таким образом она и была настроена, однако, иногда кубики нет-нет да и появлялись.

         Прошел почти год с момента первого промера этой антенны анализатором AA-340UP, первая заметка про измерения антенны и коаксиал здесь: http://lavrinenkov.blogspot.com/2019/11/inverted-v-aa-340up.html

        Кабель толстый, оплетка приличная, центральная жила - многожильная (устойчив к многократным изгибам), но, его параметры по частоте гуляют ужасно, наверное что-то с диэлектриком, может стареет? Да и потери не маленькие. При длине около 6 метров потери можно оценить так, подаем 4Вт на вход кабеля, и смотрим, сколько остается на выходе. Измерение проводится по ваттметру SX-600, нагруженному на активные 50 Ом.

P 7МГц = 3.7 Вт (REF=4.1 Вт)

P 14МГц = 3.1 Вт (REF=4 Вт)

P 21МГц = 3 Вт (REF=4.25 Вт)

P 28МГц = 3.75 Вт (REF=4.1 Вт)

В скобках показана измеренная мощность на входе кабеля для каждой частоты. Так, на основном для меня диапазоне 14 МГц, имеем потери энергии 22 %!

Меняю кабель на более тонкий, тоже советский, одножильный. Оплетка тоньше, ломкость выше. Длина около 10М, позволит поднять антенну, не на 5 метров, а на 7-8 метров, что гораздо полезнее для Inverted-V. Забегая вперед, скажу что также заменил домашние кабели от антенн до комнаты. В итоге 3, казалось бы, хороших кабеля уходят в дальний резерв!

Обзорное фото кабелей:

Снизу те самые прочные кабели, но с плохими характеристиками. Сверху более тонкий одножильный в черной изоляции, и более тонкий в белой тканевой обшивке, который используется дома.

Итак, отрезаю малополезный разъем СР-50-275ФВ (что-то типа SMA СССР), и заделываю BNC.

Советский конец под пайку оплетки:

Китайский конец под обжим оплетки:

Виден и обрезок с  СР-50-275ФВ.

Разные вилки BNC, просто такие были. Советская добротнее, но собирать сложнее, нужно очень точно зачищать оплетку и изоляцию (ни больше-ни меньше). Китай в этом плане проще, но паять оплетку к основе хуже, а обжим - это не так надежно.

Получаем комплект антенны Inverted-V заделанный кабель, дроссель, лучи с крокодилами:

Слева видна нагрузочка - 50 Ом. Дроссель выполняется на трех колечках, неизвестной проницаемости, по три витка встречно, тонким коаксиальным кабелем. Дроссель поможет минимизировать влияние кабеля на настройку антенны.

Отправляюсь в леса-поля и поднимаю антенну удочкой на высоту примерно 8 метров.

По диапазонам получаю следующие данные:

28 МГц

Fr=28.6 МГц, R=64, X=-j16, КСВ=1.6

Полоса по КСВ=2, от 28 МГц до 29.6 МГц

если опустить антенну на половину высоты получаю

Fr=29.2, R=70, X=-j16, КСВ=1.7

Частота резонанса выше необходимой на 0.5 МГц

14 МГц

Fr=13.6 МГц, R=60, X=-j18, КСВ=1.6

Полоса по КСВ=2, от 13.350  МГц до 14.050 МГц

если опустить антенну на половину высоты получаю

Fr=13.6, R=57, X=-j19, КСВ=1.63

Частота резонанса ниже необходимой на 0.5 МГц

7 МГц

Fr=7.3 МГц, R=42, X=+j28, КСВ=2

Точный резонанс не наблюдается. Рабочая частота выше необходимой на 250 КГц.

Следовательно, теперь придется увеличивать и укорачивать сегменты Inverted-V, с учетом коэффициента укорочения проводника в изоляции Ку=0.96

Вернемся к измерениям кабелей.

Приведу картинки с антенного анализатора.

Белый тонкий в матерчатой оплетке:

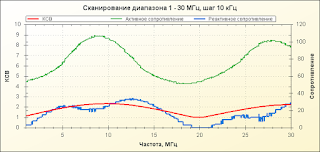

Черный толстый многожильный:

Сборка нескольких тонких кабелей (для  Magnetic Loop)

Тонкий черный одножильный для Inverted-V

По оценке затухания такая табличка:

Точка измерения	7 МГц	14 МГц	21 МГц	28 МГц
Уровень на входе кабеля, Вт	4.1	4	4.1	4.25
Черный толстый многожильный 6м, Вт	3.7	3.1	3.75	3
Белый тонкий в матерчатой оплетке 7м, Вт	4	3.8	3.75	3.75
Сборка нескольких тонких кабелей 5м (для  Magnetic Loop), Вт	4.1	3.9	3.9	3.9
Тонкий черный одножильный для Inverted-V 10м, Вт	3.9	3.5	3.5	3.5

Показана входная и выходная мощности. Несмотря на затухание, настраивать антенну с новым кабелем у которого равномерная АЧХ гораздо проще. Потери на основной для меня частоте 14 МГц не более 12.5%.

Для связи mail:  lis-soft /*at*/rambler   точка   ру

Лавриненков Игорь / R2AJA
