QRPP Маяк 18 МГц (17 м)

Маяк придуман радиолюбителем "UI7K , UU7JF ".
Частота 18 МГц, на приемнике в режиме USB он слышен при установке частоты ниже частоты генератора (17.992-17.997) МГц.
Сигнал - чередование посылки несущей и паузы.
Сигнал в виде щелчков несущей можно получить и на бытовой АМ приемник в районе частоты 18 МГц.
* щелчки могут быть сдвоенными (начало и конец генерации)

Принципиальная схема соединений частотозадающих элементов с микросхемами типа SN74AC00N.

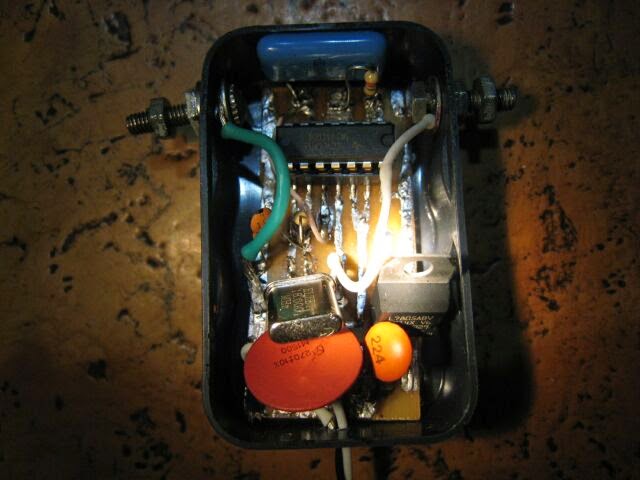

 Маяк с установленной микросхемой - стабилизатором напряжения.
Маяк с антенной и источником питания. Приемник для отслеживания сигнала.
Мигание лампочки захвата несущей.
Осциллограмма несущей, полученная на нагрузке 50 Ом. F = 18 МГц.
Вид генерируемого сигнала. Ти = 0.52 с. Тп = 1.39 с.
Начало генерации сопровождается скачком амплитуды в течении 1 мс.
Полевые испытания маяка. Кубань.

Маяк работал 4 дня по 8 часов со следующими характеристиками:
P =  20 мВт
Fнес = 18 МГц
Tи = 0.52 с
Тп = 1.39 с

Расчетная дальность обнаружения по прямой видимости, без учета затухания в атмосфере = 109 км.

Сигнала маяка радиолюбителями зафиксирован не был.

Выводы:

1. Изменить частоту на 18.116 МГц или 18.080 МГц
2. Увеличить длительность импульса и период повторения,
отслеживать сигнал средствами наблюдения за QRSS.
3. Увеличить выходную мощность маяка до 100...200 мВт.

Немного больше про данный маяк и другие радиотехнические самоделки можно прочитать в моей книге "Практика радиолюбителя. Антенны, маяки, скиммеры." см.  http://lavrinenkov.blogspot.com/2019/04/amateur-radio-practice.html

воскресенье, 17 мая 2015 г.

Металлоискатель на двух микросхемах КМ155ЛА12

Для изготовления использовал, то что есть под рукой. Решил собирать поисковый и опорный генераторы на разных микросхемах типа КМ155ЛА3.



Схема поискового контура из пособия сразу не запустилась. Такая:


Решил использовать более простую:


запустилась сразу. Номиналы подбирал примерно к частоте 100 Кгц.


Для гетеродина перебрал около 4 схем и ничего сразу не заработало. Запустилась лишь 5-я схемка, пожалуй, самая простая:


Номиналы подбирал тоже к частоте 100 Кгц



Резистор на схеме - состоит из двух R1=50 Ом и подстроечный R2= от 0 до 150. Для настройки частоты.
Схемка запустилась.
Занялся платой для генераторов:


Попробовал два вида смесителей - диодный, по схеме удвоения напряжения, и на микросхеме типа КМ155ЛА3. Заработал только последний вариант.
Общий вид испытательного макета:




Поймать биения можно, и они незначительны (слабая модуляция)


В капсюле на 1600 Ом это слышно как свисточек. На металл реагирует.

Но частота и сама по себе плывет сильно:

на графике видно как плавает частота во времени.
Плавает на килогерцы. Не слабо.

Источник питания стабилизированный - 5В. Катушка на индуктивность 1.5мГн, примерно 70 витков. диаметр около 12 см. Частоту наблюдаю на расстоянии 2 м от макета, чтоб не влиять на катушку своей массой

Схема была собрана 28.04.2012







Антенна 14 и 28 МГЦ походная (Диполь/Inverted-V)

Заметка уточняет размеры антенны http://goryham.qrz.ru/ant/udo4ka.htm,
UA6HJQ.

На картинке показано одно плечо такой антенны с изгибами для креплений. Все размеры указаны в сантиметрах.


Вывод: Из практического использования антенны, можно считать, что полная длинна провода A+B+C+G+D+E+F+H (включая все изгибы) наиболее соответствует теоретической длине антенны - диполя.

Металлоискатель "Бабочка", стендовый образец.

Металлоискатель "Бабочка" по материалам форума и сайта http://zabava.forum24.ru



Теория работы данного металлоискателя на двух генераторах:


Выводы: Схема работает нестабильно. На генерацию влияют предметы, напряжение питания, расположение катушек. Реакция на металлические предметы хорошая, но только на крупные (Алюминиевая банка). Сборка 2012 года.
