Чем отличается подключение люминсцентной ламы 20 Вт или 30 Вт к ЭМ - дросселю?

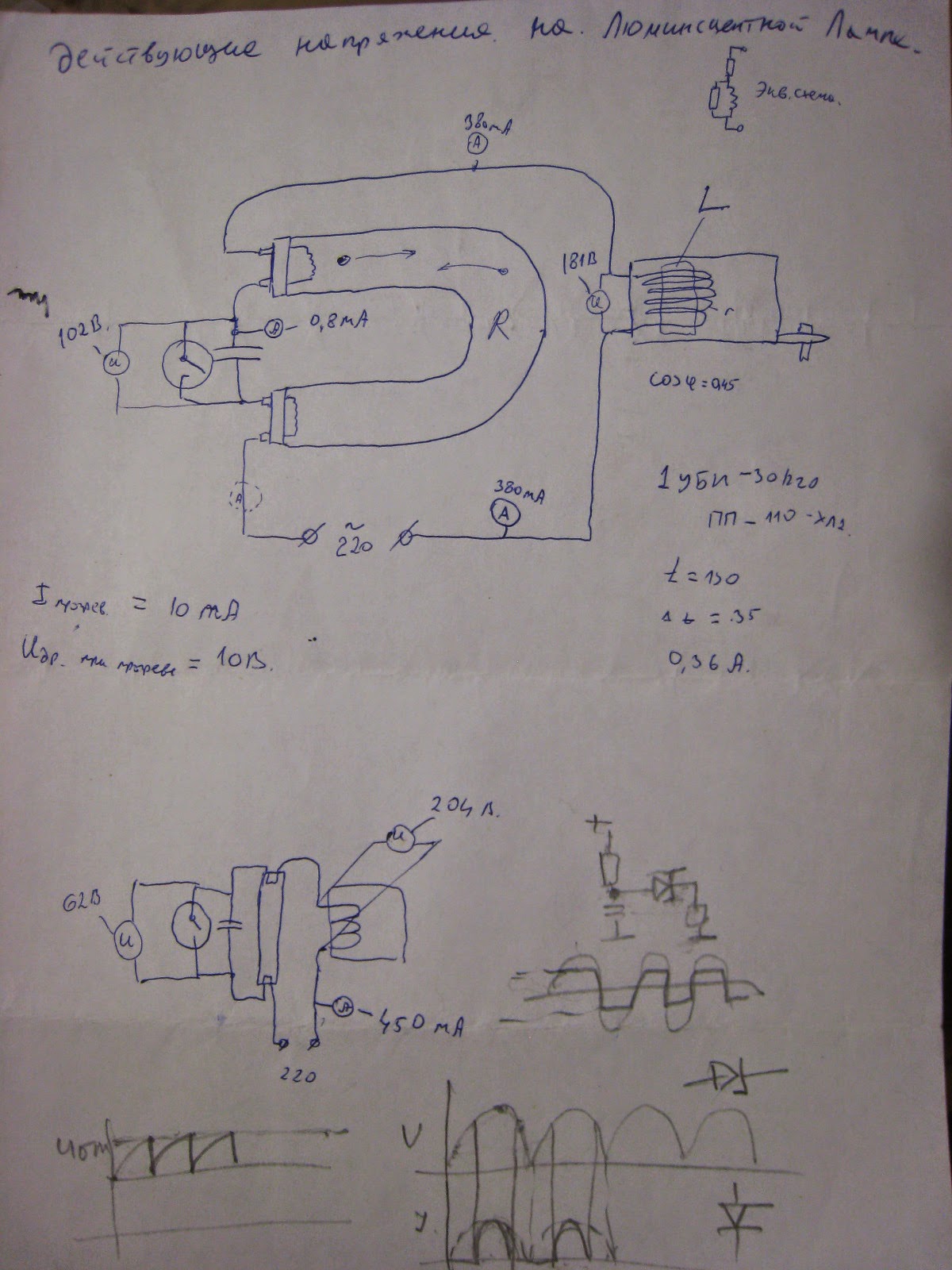

Приводится сравнение подключения двух люминсцентных ламп на 20 Вт и на 30 Вт, к электромагнитному дросселю на мощность до 30 Вт.



Вывод: На лампе большей мощности устанавливается большее напряжение 102 В, против 62 В.





Подключение люминсцентной лампы 20 Вт к пусковому устройству КЛЛ (ЭПРА)

Что может произойти если подключить обычную люминсцентную лампу на 20 Вт к пускорегулирующей аппаратуре от компактной люминсцентной лампы?



Результат подключения представлен в таблице.
 Название (ЭПРА, КЛЛ)
Напряжение на лампе, В
Потребляемый ток, мА
Яркость лампы
Алекс Свет, 15 Вт
40
50
10.1
Camelion, 15 Вт
36
50
10.1
Lexman, 25 Вт
42
60
10.4
Космос, 13 Вт
45
30
9.8

Столбец "Яркость лампы" показывает степень интенсивности излучения (по фотоэкспонометру)

Вывод: ЭПРА на большую мощность, обеспечивает больший ток через лампу и большую яркость. При использования обычного электромагнитного дросселя и стартера, на лампе устанавливается напряжение в 62 В, и ток около 450 мА.



Потребляемая мощность Yaesu 817-ND

В данной таблице приведена потребляемая мощность трансивера  Yaesu 817-ND.

Режим
Потребляемый ток, А
Напряжение питания, В
Мощность, Вт
Продолжительность работы от аккумулятора 6 А*ч
Прием
0.35
12
4.2
17.4 ч.
Передача FM 5 Вт ()
2.3
10
23
2.6 ч.
Передача FM 2.5 Вт (III)
1.7
11
18.7
3.5 ч.
Передача FM    1 Вт (II)
1.25
11.5
14.375
4.8 ч.
Передача FM 0.Вт (I)
1.02
11.8
12.036
5.9 ч.

Измерения проводились при активной задней антенне (Rear). Выход "Rear" потребляет ток на 20 мА больше, чем выход "Front". В скобках показано количество рисок, обозначающих выходную мощность.




понедельник, 16 февраля 2015 г.

Использование тройника BNC для суммирования сигналов антенн UHF и VHF


Для объединения двух антенн в один кабель можно использовать данную конструкцию: кабель с BNC разъемами и ВЧ BNC - тройник.
Сам кабель обладает затуханием около 0.3 дБ/м и при длине 1.7 м это составит  0.5 дБ на частоте - 120 МГц.

В качестве измерителя уровня сигнала используем S-метр Yaesu FT-817 ND.

Схемы измерений

1] При полезном сигнале 435 МГц (с антенны 3-yagi турникет) :
      -при подключении конструкции теряем 4 значения s-метра
      -при подключении конструкции и антенны VHF теряем 6 значений s-метра
2]  При полезном сигнале 144 МГц  (с антенны полуволновый диполь):
      -при подключении конструкции теряем 2 значения s-метра
      -при подключении конструкции и антенны UHF теряем 3 значений s-метра
3]  При полезном сигнале 28 МГц (с антенны Inv-V):
      -при подключении конструкции теряем 1 значения s-метра
      -при подключении конструкции и антенны VHF теряем 2 значений s-метра

Для справки таблица сопоставления уровней сигналов и показаний s-метра, выдержка из стандартов IARU:

Единица шкалыУровень, дБмУровень, мкВ (50 Ом)Уровень, мкВ (75 Ом)
9+40 дБ- 335 0006 100
9+30 дБ- 431 6001 900
9+20 дБ- 53500610
9+10 дБ- 63160190
9- 735061
8- 792531
7- 851315
6- 916,37,7
5- 973,23,9
4- 1031,61,9
3- 1090,80,97
2- 1150,40,49
1- 1210,20,24

Вывод: в качестве объединяющего устройства использовать данную конструкцию нежелательно, т.к. большое влияние на уровень сигнала оказывает подключение второй антенны.
