воскресенье, 5 марта 2017 г.

Радиолюбительский конструктор ZetaSDR - M

Конструктор ZetaSDR-M является SDR приемником и предназначен для наблюдения радиоэфира совместно с персональным компьютером.
Основным отличием от конструктора ZetaSDR-R является возможность работы в  20М и 30М диапазонах.
Конструктор легко собирается и не требует настройки.

ZetaSDR-M питается от внешнего источника с напряжением (7…12) В.

В состав конструктора входят:
·        Плата для сборки приемника;

·        Комплект радиоэлектронных компонентов;

·        Руководство пользователя по сборке.

Принципиальная схема ZetaSDR-M соответствует схеме ZetaSDR-Rно имеет дополнительный логический модуль, а также встроенный генератор на 74HC240, что позволяет менять диапазон простой заменой кварцевого резонатора. В базовом варианте набор комплектуется одним резонатором

Примеры использования:
Для начала работы с приемником подойдут простые программы: SDRadio или Rocky 2.0.
SDRadio
Выбран режим LSB, частота приема 7024.15 кГц
Rocky 2.0
Выбран режим CW, частота приема 7010.94 кГц. На водопаде множество CW – сигналов.

Конструктор ZetaSDR-M может быть основой построения вашего первого WebSDR или Skimmer – устройства.

Немного больше про данный приемник и другие радиотехнические самоделки можно прочитать в моей книге "Практика радиолюбителя. Антенны, маяки, скиммеры." см.  http://lavrinenkov.blogspot.com/2019/04/amateur-radio-practice.html


Лавриненков Игорь / R2AJA

Для связи mail:  lis-soft /*at*/rambler   точка   ру

Радиолюбительский конструктор CW генератор 50

Конструктор CW- Генератор 50 является радиолюбительским маломощным передатчиком (QRP) и предназначен для передачи информации телеграфом и настройки радиолюбительских устройств. Размер платы 2.5 х 2.5 см, масса 10 грамм.

Комплектуется для работы в одном из радиолюбительских диапазонов - 160М, 80М, 40М, 30М, 20М, 17М, 15М, 12М, 10М. Легко собирается и не требует настройки.

Генератор работает  от внешнего источника с напряжением (7…12) В
В состав конструктора входят:
·        Комплект деталей и платы для сборки генератора высокой частоты (ВЧ) c фильтром и кварцевым резонатором желаемого диапазона;
·        Руководство пользователя по сборке;
Монтажная схема конструктора:


Лавриненков Игорь / R2AJA

Для связи mail:  lis-soft /*at*/rambler   точка   ру

Радиолюбительский конструктор CW-Маяк 50

Конструктор CW-Маяк 50 является радиолюбительским маломощным маяком (QRP) и предназначен для исследования особенностей распространения радиоволн в коротковолновом диапазоне. В отличии от конструкции  «CW-Маяк 100» плата генератора собирается  на SMD компонентах, что позволяет уменьшить размер почти в 4 раза  и использовать маяк даже для эксплуатации на воздушном шаре (вес генератора 10 грамм).

  Комплектуется для работы в одном из радиолюбительских диапазонов - 160М, 80М, 40М, 30М, 20М, 17М, 15М, 12М, 10М. Легко собирается и не требует настройки.

Маяк работает как от внешнего источника с напряжением (7…12) В, так и напрямую от шины USB (+5В).
Выходная мощность маяка составляет около 50 мВт (зависит от диапазона и выбранной схемы питания).


Маяк передает заложенное в него сообщение, которое может быть распознано как радионаблюдателями (SWL), т.к. и автоматическими следящими станциями (Skimmer)

В состав конструктора входят:
     ·        Микроконтроллер Ardino Pro Mini c заложенным текстом;
·        Комплект деталей и платы для сборки генератора высокой частоты (ВЧ) c фильтром и кварцевым резонатором желаемого диапазона;
·        Руководство пользователя по сборке и программированию;
·        Скетч (Прошивка) для маяка с комментариями.

Монтажная схема конструктора:



Данный конструктор   подходит не только для ознакомления с многочисленными особенностями распространения радиоволн, но и для проведения собственных испытаний различного вида антенн

Пример использования маяка совместно с воздушным шаром (Beacon balloon)
Лавриненков Игорь / R2AJA

Для связи mail:  lis-soft /*at*/rambler   точка   ру

Эволюция генераторов на 74HC240


Первый вариант генератора на 74HC240 был собран в 2015 году. Старый макетный текстолит, детали с выводами, DIP - корпус микросхемы. Однозвенный ФНЧ в центре схемы. В нижней трети схемы расположена низкочастотная управляющая часть на германиевых транзисторах серии МП.
Второй вариант генераторов использовал в качестве основы 74HC240 в корпусе SO, что позволило уменьшить габариты платы почти в два раза. На фото ниже показан генератор внутри радиомаяка.  Двухзвенный ФНЧ расположен на отдельной плате справа.

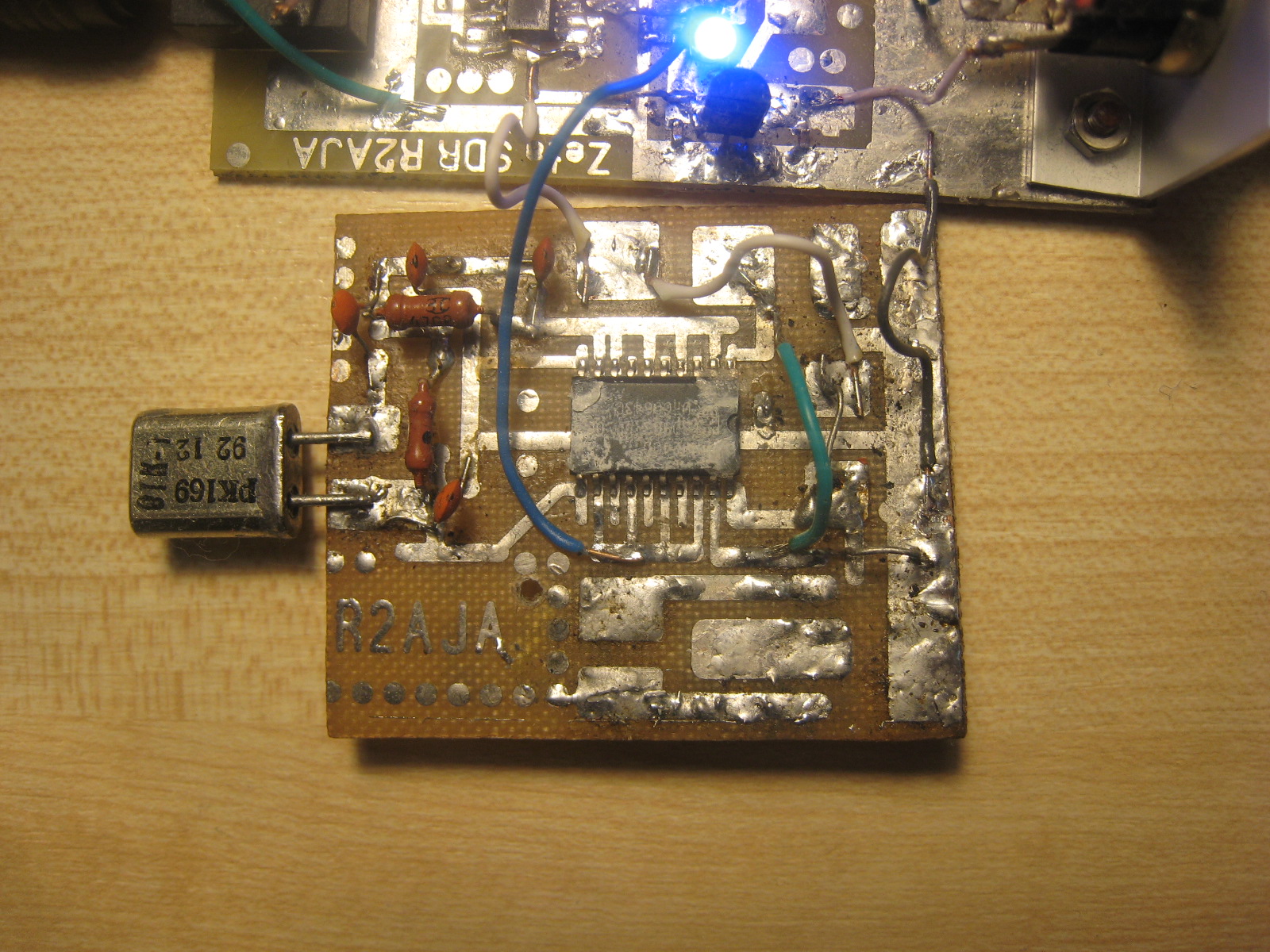

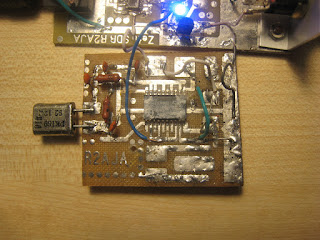

Третий вариант генераторов был разработан в 2016 году, объединил в себе 74HC240 в корпусе SO, а также однозвенный ФНЧ. Удобство использования позволило собрать целое поколение генераторов. На фото показан генератор третьего поколения, место для ФНЧ свободно, т.к. генератор используется в качестве задающего генератора для логических микросхем SDR - приемника.
Четвертая версия генератора анонсирована в 2017 году и сочетает в себе 74HC240 в корпусе SO, компоненты поверхностного монтажа (SMD), место под однозвенный ФНЧ. Размер платы уменьшился еще в 4 раза (по площади). На фото показан генератор, с установленным для отладки ФНЧ из выводных элементов. SMD компоненты видны при увеличении фото. Размер платы составляет 2.5 на 2.5 см.
Сравнение платы генератора третьего и четвертого поколения.
Немного больше про данный генратор и другие радиотехнические самоделки можно прочитать в моей книге "Практика радиолюбителя. Антенны, маяки, скиммеры." см.  http://lavrinenkov.blogspot.com/2019/04/amateur-radio-practice.html

Лавриненков Игорь Сергеевич

Для связи mail:  lis-soft /*at*/rambler   точка   ру
