пятница, 31 августа 2018 г.

Работа с Волновым каналом на 20 метров (Uda-Yagi 20M QSO)

В данной заметке фотографии очередной установки портативной Uda-Yagi на 20М.
Сборка антенны занимает примерно 3 часа, разборка - 1 час.
Это уже третий год эксплуатации антенны, и всего лишь 3 сборка.
Ранее я писал про работу с ней.
в 2016 году: http://lavrinenkov.blogspot.com/2016/08/21082016-26082016_77.html
в 2017 году: http://lavrinenkov.blogspot.com/2017/08/uda-yagi-2-20-2.html
Там же описана методика настройки, поэтому в этот раз я настроил её с одного раза.
 Высота небольшая - 3.5...4 метра. Важно понимать, что двухэлементная антенна всегда эффективнее диполя на любой высоте, а начиная с высоты 3 метра двухэлементная антенна выигрывает по усилению у четвертьволнового GP для зенитного угла 10 градусов. Из практики - большинство связей на 20 метрах я проводил при зенитном угле не более 20 градусов. См.сравнение двухэлементой антенны, диполя и GP здесь: http://lavrinenkov.blogspot.com/2018/03/yagi-dipole-20.html
 Поворот антенны выполняется в ручную. Оттяжек нет.
На Восток:
 На Юг:
 На Запад:

Повернулся на Запад -
QSO с IZ2QXG. Передача была неритмичная, ничего не разобрал кроме позывного.
Передал ему 559, Имя, свой QTH. На qrz.com указано:
From january 2018 qrp only!


На Север:

Далее повернул антенну на Северо-Запад. И, наконец, первый спот от автоматики:
TF3Y R2AJA 14064.0 CW CQ 7 dB 15 wpm 1448z 19 Aug
Исландия! Этот скиммер редко меня отлавливает.
Направленность антенны хорошо ощущается, при прослушивании станций. Для сильных станций уровень меняется в пределах 5 баллов по S-метру.

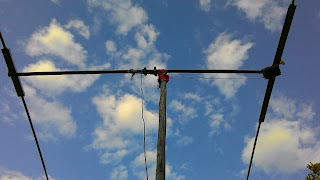

Крепление траверсы пачкой уголков:
 Скоро дождь:
 Работать так под дождём:
Видео поворота антенны:



Лавриненков Игорь / R2AJA

Для связи mail:  lis-soft /*at*/rambler   точка   ру
