вторник, 26 февраля 2019 г.

ПВД ЗИМА 2019 Сосны-Клязьма-Омутище 23-24/02/2019

Зимний пеший поход выходного дня (ПВД) состоялся с 23.02.2019 по 24.02.2019 по маршруту:
ст.Омутище - Сосны - ст.Омутище.
В составе экспедиции два человека.
Целью поездки были:
Пройти заснеженными тропами;
Оценить ледовую обстановку на р.Клязьма;
Зимняя ночевка в полевых условиях.
Видео приветствие:

Туда по полям:
Обратно по руслу:
Температура около -7 градусов. Толщина льда на реке около 15 см.
В районе ст.Усад река не замерзла. Возможно, техногенный источник тепла.
Знакомы поселок. По курсу - магазин "Станционный"
Идти по полю сложно. Иногда наст ломается, проваливаемся вглубь.

Иногда приходится перемещаться ползком:

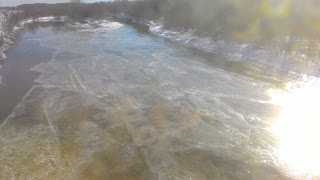

Со льдом все в порядке.
Сосны:


Снег под палатку и под костер необходимо разгребать до земли.
Палатки установлены. Флаг поднят. На пол палатки уложен рюкзак, две стандартные пенки, тонкая пенка, куртка, двухслойный спальник. Для ночевки использую трехслойный спальник, температура комфорта 15 градусов. На себе двое тренировочных штанов с начесом, футболка, две шерстяные кофты, шарф, шапка, шерстяные носки, пара химических грелок "для тела" в носки, такие работают 8 часов, остальные меньше и не так эффективны.
Профи:

Подготовка к запуску Китайского фонарика.

Китайский фонарик не захотел взлетать, перемещался по ветру прямо по ледяной глади русла реки. Догнать мы его уже не смогли.
Отопление палатки - свечное и газовое. Температуру измеряем на уровне головы. Норма загрузки свечей - 10 штук. Масса топлива в одной свечке 10 грамм. Горение 4 часа. Т.е. за ночь одна замена свечей. Вентиляционное окошко - обязательно открытое. Палатка Quechua arpenaz 2 размерами  200х120х105. Я сжег 110 грамм газа за 2 часа на хорошем огне!
Значит весь балон можно спалить за 4 часа на хорошем огне
или за 8 на минималке. Параллельно горят 10 свечей по 10 грамм 4 часа, за два часа сжигаем 50 грамм парафина. Т.е. работа 10 свечей примерно по мощности эквивалентна минимальному пламени горелки. Теплота сгорания парафина 45,8 МДж/кг, у бутана столько же, а у пропана 50 МДж/кг.
Основная проблема с газом - он может не зажигаться на холоде.
И все определяет пропорция трех газов - Пропана (-42.09 ), Изобутана(-11.73) и Бутана(-0.5).
В скобках- температура кипения газа. Понятно, чем меньше бутана в балоне,
тем при более низкой температуре он сможет работать. Простыми словами, если балон накачан
чистым бутаном, при температуре -0.5 градусов давление создаваемое сжиженым газом будет не выше атмосферного и газу незачем покидать своё хранилище.
Часть теплоты отнимается испаряющимся газом, поэтому балон охлаждается при работе, что опять повышает минимальную рабочую температуру.
Для решения вопроса подогрева используют проволочные подогреватели балона, которые часть тепла из зоны горения передают к днищу балона.

Цифры, даваемые производителем. Сильно разнятся. И могут вызывать недоумение.

Например:
Баллон с газом 220 гр Следопыт всесезонный цанговый
Состав: пропан - 2% бутан - 24% изобутан - 74%
Диапазон рабочих температур: от - 20 С до + 35 С

Вряд ли 2% пропана снизят рабочую температуру до -20!
Я даже сомневаюсь, что он будет работать при -10, т.к. здесь Изобутан прилично разбавлен Бутаном,
+ добавляем охлаждение от испарения газа в балоне. Однако только практика сможет подтвердить или опровергнуть сомнения.

Компоненты газовой смеси испаряются не все сразу, а по отдельности, и самый летучий из них — в первую очередь. Допустим, мы используем баллон, где 30% составляет пропан, 70% — бутан. Сначала начнёт гореть пропан, и будет очень хорошо, если до того как он закончится — воздух в палатке прогреется до плюсовой температуры.


 Температура в палатке в течении ночи колебалась от +3 до +10. (Газ включил/отключил, свечи горят/потухли)
При этом температура на улице около -6 градусов.

 Важно газ не оставлять без присмотра - т.е. накаляем полчаса кирпичи, далее час-два они остывают при отключенной горелке. Свечи могут гореть самостоятельно, риск что-то повредить ими минимален. Обратно возвращаемся по руслу реки, идти гораздо проще чем по полям.
До связи!

Для связи mail:  lis-soft /*at*/rambler   точка   ру
Лавриненков Игорь




воскресенье, 3 февраля 2019 г.

Очередное сравнение ML и LW на 40М.

Another comparison of ML and LW at 40 M.
Magnetic Loop из алюминиевого обруча с D=900 мм, d = 17 мм. Индуктивность обруча  около 2.431 мкГн. Большая петля с D=45 см, d = 2.5 мм, L около 1,561 мкГн. Емкость около 200 пФ.

Сравниваем по приему WSPR на 40М.
ML
2019-01-25 16:04    R2AJA       7.040115  -27          -1             KO85xt    0.2           ON7KO     JO21ce    2266        271
 2019-01-25 16:04     R2AJA       7.040117  -23           -1             KO85xt     0.2            DL3IAD     JO31is      2082        271
 2019-01-25 16:04     R2AJA       7.040158  -23           0              KO85xt     0.2            DL/PA0EHG              JO32sq     1990        273
 2019-01-25 16:04     R2AJA       7.040120  -26           -1             KO85xt     0.2            PI4THT      JO32kf      2051        272
 2019-01-25 16:02     R2AJA       7.040160  -21           0              KO85xt     0.2            DL/PA0EHG              JO32sq     1990        273
 2019-01-25 16:02     R2AJA       7.040119  -25           0              KO85xt     0.2            DL3IAD     JO31is      2082        271
LW
2019-01-25 16:42      R2AJA       7.040119  -24           0              KO85xt     0.2            DK8FT/D  JN58oe     2001        256
 2019-01-25 16:42     R2AJA       7.040115  -28           0              KO85xt     0.2            HB9CAT    JN46pn     2225        255
 2019-01-25 16:40     R2AJA       7.040119  -25           0              KO85xt     0.2            DK8FT/D  JN58oe     2001        256
 2019-01-25 16:38     R2AJA       7.040119  -25           0              KO85xt     0.2            DK8FT/D  JN58oe     2001        256
 2019-01-25 16:38     R2AJA       7.040125  -30           0              KO85xt     0.2            DC5AL-R  JO31lk      2082        270
 2019-01-25 16:38     R2AJA       7.040116  -30           0              KO85xt     0.2            DK2DB      JN48fw     2124        261
 2019-01-25 16:36     R2AJA       7.040117  -22           0              KO85xt     0.2            DL3IAD     JO31is      2082        271
 2019-01-25 16:34     R2AJA       7.040117  -20           0              KO85xt     0.2            DL3IAD     JO31is      2082        271
 2019-01-25 16:34     R2AJA       7.040116  -27           0              KO85xt     0.2            HB9CAT    JN46pn     2225        255
 2019-01-25 16:32     R2AJA       7.040117  -21           0              KO85xt     0.2            DL3IAD     JO31is      2082        271
ML
2019-01-25 16:58      R2AJA       7.040118  -26           0              KO85xt     0.2            DK8FT/D  JN58oe     2001        256
 2019-01-25 16:58     R2AJA       7.040115  -28           0              KO85xt     0.2            DL1EFA     JN58ck     2046        258
 2019-01-25 16:58     R2AJA       7.040114  -26           0              KO85xt     0.2            ON7KO     JO21ce     2266        271
 2019-01-25 16:56     R2AJA       7.040115  -29           0              KO85xt     0.2            DK8FT/B  JN58oe     2001        256
 2019-01-25 16:56     R2AJA       7.040116  -29           0              KO85xt     0.2            DK8FT/A  JN58oe     2001        256
 2019-01-25 16:56     R2AJA       7.040115  -23           0              KO85xt     0.2            HB9CAT    JN46pn     2225        255
 2019-01-25 16:56     R2AJA       7.040115  -26           0              KO85xt     0.2            DL1EFA     JN58ck     2046        258
 2019-01-25 16:56     R2AJA       7.040118  -27           0              KO85xt     0.2            DK8FT/D  JN58oe     2001        256
 2019-01-25 16:56     R2AJA       7.040115  -25           0              KO85xt     0.2            DL0LU      JN49cm    2105        263
 2019-01-25 16:54     R2AJA       7.040116  -24           -1             KO85xt     0.2            DL0LU      JN49cm    2105        263
 2019-01-25 16:54     R2AJA       7.040116  -25           -2             KO85xt     0.2            DL6TS       JN58oq     1970        258
 2019-01-25 16:54     R2AJA       7.040085  -21           0              KO85xt     0.2            DK0ABT    JN49pb     2065        261
 2019-01-25 16:52     R2AJA       7.040117  -22           2              KO85xt     0.2            DL1EFA     JN58ck     2046        258

Данное сравнение показало приоритет по отношению сигнал/шум 1-2 дБ за Long Wire.

Лавриненков Игорь Сергеевич
Для связи mail:  lis-soft /*at*/rambler   точка   ру

Ферритовая антенна + кабель с ферритовыми защелками 40М

Ferrite antenna + cable with ferrite latches on 40 M band.

             Ранее я уже писал, про возможность радионаблюдений на ферритовую антенну. Опыт расширился, и было показано, что прием возможен практически на всех КВ диапазонах.
              Сейчас, в надежде, повысить отношение сигнал/шум, блокируя ВЧ токи шумов по оплетке коаксиального кабеля, проведу наблюдения для двух вариантов: ферритовая антенна в 2 метрах от здания + коаксиал и ферритовая антенна в 2 метрах от здания + коаксиал с 5 ферритовыми защелками.

Сравниваем прием WSPR, диапазон 40М
Ferrit – normal N
1650 -18 -2.0   7.040121  1 DH5RAE JN68 37
1656 -25 -1.0   7.040041  0 DK2DB JN48 37
1656 -16 -0.5   7.040055  0 UA3DJR KO85 33
1700 -25 -1.1   7.040059  0 DL5RBD JN69 37
1702 -14 -2.0   7.040123  1 DH5RAE JN68 37
1704 -17 -1.1   7.040055  0 UA3DJR KO85 33
1708 -26 -1.6   7.040022  0 DL9GCW JN48 33
1710 -16 -0.9   7.040055  0 UA3DJR KO85 33
Ferrit – normal N + orehi
1714 -28 -1.6   7.040022  0 DL9GCW JN48 33
1714 -24 -2.0   7.040123  0 DH5RAE JN68 37
1718 -16 -0.9   7.040055  0 UA3DJR KO85 33
1718 -19 -1.7   7.040097  0 ON7KB JO21 37
1720 -23 -1.6   7.040042  0 DK2DB JN48 37
1726 -18 -0.5   7.040056  0 UA3DJR KO85 33
1732 -17 -0.2   7.040056  0 UA3DJR KO85 33

Цветами отмечены рапорты от одинаковых станций. Можно сказать, что в варианте с ферритовыми защелками, отношение сигнал/шум стало меньше на 1-2 дБ. Что может быть также связано с прохождением радиоволн.

Вывод: От применения ферритовых защелок большого эффекта снижения шумов нет.

Для связи mail:  lis-soft /*at*/rambler   точка   ру
Лавриненков Игорь / R2AJA


Использование дросселя в петле связи антенны Магнитная петля (ML)

 The HF throttle using with  antenna Magnetic loop

      Для снижения уровня принимаемых местных шумов, поставил петлю связи для антенны Magnetic Loop с блокирующим токи оплетки дросселем.

Крупнее:
Антенна как работала, так и работает. Уровень шумов не уменьшился (и не вырос). Следовательно, особый нужды ставить дроссель или магнитные защелки нет.

Для связи mail:  lis-soft /*at*/rambler   точка   ру
Лавриненков Игорь / R2AJA
