Оценка чувствительности приемника ZetaSDR


Оценка чувствительности ZetaSDR, проводится относительно
Yaesu-FT817.

Исходные данные:
В FT817 аттенюатор отключен, предусилитель активен.
ZetaSDR в режиме ППП.
Оценка уровней в программе Spectrum Lab.
Диапазон - 40М.
ВЧ тракт одинаковый до обоих приемников.
Тестовый генератор - 50 мВт с нагрузкой на иглу ~2 см.
Расположение генератора в геометрических точках: условно назовем "А" (оттуда сигнал больше), "Б" (оттуда сигнал слабее).
Антенна подключается напрямую Сигнал1,ШУМ1, либо через малую емкость антенного переключателя Сигнал0, ШУМ0.

Точка "А"
Yaesu-FT817
Сигнал1 = -15 дБ
ШУМ1 = -35 дБ
С/Ш1=20 дБ
Сигнал0 = -30 дБ
ШУМ0 = -45 дБ
С/Ш0=15 дБ

ZetaSDR
Сигнал1 = -70 дБ
ШУМ1 = -80 дБ
С/Ш1=10 дБ
Сигнал0 = ниже уровня шумов
ШУМ0 = -100 дБ

Точка "Б"
Yaesu-FT817
Сигнал1 = -25 дБ
ШУМ1 = -35 дБ
С/Ш1=10 дБ
Сигнал0 = ниже уровня шумов
ШУМ0 = -45 дБ

ZetaSDR
Сигнал1 = ниже уровня шумов
ШУМ1 = -80 дБ
Сигнал0 = ниже уровня шумов
ШУМ0 = -100 дБ

По данным измерениям можно оценить развязку моего антенного переключателя в 10...20 дБ, а
чувствительность ZetaSDR хуже чувствительности FT817 не менее чем на 10 дБ.
Зная чувствительность FT817 равную примерно -150 дБВт, можно оценить чувствительность
ZetaSDR как не лучше чем -140 дБВт.

Лавриненков Игорь / R2AJA


Для связи mail:  lis-soft /*at*/rambler   точка   ру

Записываем VHS видео с кассеты в компьютер

Возникла необходимость перенести в компьютер важную видеозапись с кассеты VHS. К счастью, у меня оказалась интересная "флешка" EasyCAP - внешняя плата видеозахвата. С одной стороны вставляется в USB-порт компьютера, сдругой стороны имеет хвосты-тюльпаны: S-Video, Video-IN, Audio-L-IN, Audio-R-IN. У меня на ноутбуке Windows 7, дрова на EasyCAP установились автоматически. Само устройство следует искать в разделе: Панель управления\Оборудование и звук\Устройства и принтеры. Например у меня оно отображается как:
Да, именно такой вот динамик "usbtv007" =)
Далее для работы скачиваем VirtualDub-1.10.4.
Подключаем видеомагнитофон Video-Out на Video-In EasyCAP, Audio-Out на  Audio-L-In EasyCAP. Нажимаем "Play", открываем программу, далее File>Capture Video. А устройство видеозахвата выбираем через меню Device>OEM Device (DirectShow). Далее, для предпросмотра нажимаем  Video>Preview, Audio>Enable Audio PlayBack.
Теперь Вы можете видеть и слышать захваченное видео и аудио!

Как сделать запись в файл.

Более интересный момент - записать видео в файл. Нас интересует как аудио, так и видео захват. Сам VirtualDub использует для кодирования кодеки, установленные в системе. Писать без кодирования можно, но размер файлов будет получаться чудовищным. =)
Итак, отматываем кассету на начало воспроизводимого участка, просматриваем его и запоминаем длительность, т.к. во время записи в файл ориентироваться желательно по времени. На слабых компьютерах возможны сбои записи при одновременном предпросмотре (Preview) и записи в файл.
Теперь, когда мы знаем время воспроизведения нужного участка (или всей кассеты), заходим в VirtualDub, File>Set Capture File, выбираем название будущего файла.
Video>No Display (чтобы не перегружать процессор во время кодирования)
Video>Compression>ffdshow video codec>configure
Там же выбираем MPEG-4, скорость потока около 2048  кбит/с, FOURCC=DX50 (для совместимости с большинством плееров)
Далее жмем "ОК".
Теперь настроим аудио.
Audio>Enable Audio Capture
Audio>Enable Audio Playback (отключаем)
Audio>Compression
Выбираем MP3 и качество записи. (если выбор не сделан или не сохранился, писаться будет сырое аудио с очень большим размером в памяти)
Достаточно выбрать режим Моно, 48 кбит/с и 24 кГц дискретизация. При частоте 48 кГц у меня возникли  траблы со звуком, поэтому эксперименты здесь остаются на ваше усмотрение.
Возможно еще отсутствие отображения вариантов качества звука в данной панели и лечится это через реестр Windows!

Цитирую с http://forum.ixbt.com/topic.cgi?id=29:13751

[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Drivers32]
"msacm.l3acm"="C:\\Windows\\System32\\l3codeca.acm"

[HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432node\Microsoft\Windows NT\CurrentVersion\Drivers32]
"msacm.l3acm"="C:\\Windows\\SysWOW64\\l3codeca.acm"

т.е. вместо l3codeca.acm записать l3codecp.acm
У меня второй строчки небыло, но после правки первой, все появилось.

Теперь мы готовы к записи! Жмем Capture>Capture Video и кнопку Play на магнитофоне.
Для остановки записи Capture>Stop Capture, ну и не забываем включать секундомер или ставить будильник, чтобы вовремя остановить запись!

Возможно, на вашем компьютере вполне нормально запишутся файлы при использовании видео и аудио preview, пробуйте, экспериментируйте. Удачи!

Лавриненков Игорь / R2AJA

Для связи mail:  lis-soft /*at*/rambler   точка   ру








воскресенье, 19 ноября 2017 г.

Выбор гостиницы п.Чагода, п.Сазоново, д.Березье.

Возникла неожиданная поездка в Чагодощенский район Вологодской области, собственно, возник вопрос о ночлеге. Заранее изучил информацию в интернете. Мне требовалась гостиница максимально близкая к центру поселка Чагода, ну и за разумные деньги.
В самой Чагоде две гостиницы "Гостинный дом" и "Родник".

Гостинный дом. (Описание с сайта http://www.komandirovka.ru/)

Гостиница Гостиный дом расположена в поселке Чагода. К услугам гостей 15 номеров различной ценовой категории. В каждом номере имеется телевизор (кабельное телевидение).
Россия, Вологодская область, Чагода, ул. Кооперативная, д.10 Тел.: +7 (81741) 2-13-53

Последний раз был в 2012, бывшее общежитие, у удобствами в конце коридора. Один душ на всех. В холле начинался ремонт, чем закончился не знаю. Номера убитые, разметки вываливаются, из окон дует, описывать это убожество смысла нет. Ночью пока все не угомонятся не уснуть. Единственный плюс это стоимость.

Внешний вид:

 Реально в 2017 году (ноябрь) такого вида уже нет. Фасад застроен каким-то странным серым зданием типа склада. Искать впотьмах вход в эту "гостиницу" особого желания не возникало.

Едем дальше. Гостиница "Родник". Имеет свой сайт  http://rodnik-chagoda.ru .
Вологодская обл, п.Чагода
ул.Воззвания, д.21"А"
Неплохие отзывы и фото. По факту гостиница находится в промзоне. Освещение достаточно слабое ориентир - вывеска, нашел таки!
Это все, что видно. Подошел к воротам, позвонил в домофон. Нет ответа, да он наверное сломан? Открыл калитку подошел к крыльцу, позвонил во второй домофон, нет ответа, да и он наверное сломан? Постучал в дверь. Не открывают, дернул за ручку - закрыто. Собственно, это гостиница вообще? Быстро уехал оттуда.
Чуть позже узнал, что гостиница есть на въезде в Чагоду, но подписей с дороги не рассмотришь, а рекламный щит у этой гостиницы на въезде направляет все туда же: в промзону на ул.Воззвания.
Да, ребята, все таки гостиница там есть, и кафе внизу. По выходным организуют свадебные банкеты. Внутри не был, фотографии есть в интернете, к какому филиалу "Родника" они относятся я не знаю.

Теперь рассмотрим Сазоново. "Золотой скорпион" (почему такое название загадка). Я бы назвал Luxury Hotel Plaza Sazonovskaya. =)
Вывеска небольшая есть, на гостиницу похоже. Где название "Золотой скорпион"? Размещена в административном здании бывшего Совхоза. Также в интернете называется как ИП Морозова И.В. Неплохие фотки, отзывы средние - "спартанские условия по неплохим ценам".
(около 3000 руб за номер, на состояние 11 нояб. 2017)

Следующая гостиница есть на карте Яндекс, но ее нет в описаниях.
Прямо напротив поворота на Чагоду. По ввескам видно: "Отель", "Кафе", "Мойка". Внутри не был, комментировать не могу.

Следующая гостиница как дополнение к кафе "Наше". Без информации в интернете.
С дороги хорошо видно и днем и ночью:


Кафе неплохое, большие порции, простая еда. Работает с 5 утра до часу ночи. Есть минимаркет товаров в дорогу.


Внимание к мелочам: детский стульчик.
Далее немного фото гостиницы:





Стоянка дальнобойщиков:
 Душевая:
Визитка:

Двуместный номер обошелся в 2000 руб. Номера есть 1,2,3 местные, большой семейный номер и койко-места (1000 руб). Сама гостиница находится на трассе. Еще раз убедился, что все зависит от владельца. Можно и в поле организовать инфраструктуру!  Все удобства есть в номере, горячая вода без фокусов. На этаже есть чайник, холодильник для гостей. Нормальная парковка, для грузовиков отдельные большие площадки.
Буду рекомендовать друзьям.

Лавриненков Игорь / R2AJA

Для связи mail:  lis-soft /*at*/rambler   точка   ру







Переделка аттенюатора 20 дБ, 40 дБ в антенный переключатель

Давно не давал покоя советский аттенюатор. Он почему то называется "Делитель", есть ручка выбора 20 дБ или 40 дБ.
По факту, лабораторными измерениями на анализаторе спектра в диапазоне КВ установил, что при положении ручки - 40 дБ, реальное ослабление = 60 дБ, а при положении ручки - 20 дБ, реальное ослабление = 40 дБ.
Названия у данного делителя нет, скорее всего он был изготовлен по внутреннему заказу какого-то предприятия. Возможно допущена ошибка в подписи к ручке, ошибка в схеме или запайке или номиналах элементов.
Вот так он выглядит изнутри:


Достаточно хитроумное использование тумблера проще понять по принципиальной схеме.
При положении "20 дБ" средняя точка схемы соединяется с выходом. При положении "40 дБ" задействована вся схема.
Модель нарисована в RFSim99, а анализ показал, что для данных элементов в положении "20 дБ" реальное ослабление 36 дБ, а для положения "40 дБ" реальное ослабление 56 дБ, что было подтверждено ранее практически. Такой вот непонятный аттенюатор, в моей домашней лаборатории применения не нашел, но c
небольшой доработкой он превратился в антенный переключатель.

Нормально работает на частотах до 21 МГц включительно. А вот выше уже КСВ расходится.
На 24 МГц, 3 риски КСВ превращаются в 4., на 28 МГц 1 риска превращается в 3. (по КСВ-метру Yaesu-FT-817)

Лавриненков Игорь / R2AJA

Для связи mail:  lis-soft /*at*/rambler   точка   ру

четверг, 9 ноября 2017 г.

Работа генератора на 74HC240 на разных частотах.

В данной лабораторной работе рассмотрен генератор на 74HC240 при работе с различными кварцевыми резонаторами, измеряется спектр сигнала.
Типовая схема генератора:

Дополнительно будет проверен отечественный аттенюатор, странно называемый делителем...
Генератор, кварцы и делитель на фото:

Генератор питается от кроны, через стабилизатор, рассчитанный на 5 В.
Для начала спектр шума (без генерации):
Без кварцевого резонатора есть генерация на собственной частоте, определяемой емкостью посадочной панели кварца, а также других элементов схемы:
В полосе до 100 МГц, основная гармоника около 4.13 МГц, 14.9 dBm

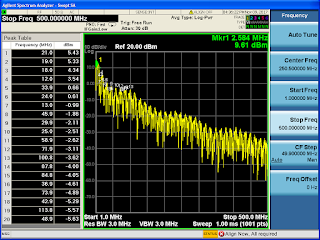

В полосе до 500 МГц, гармоники монотонно убывают.


С кварцем на 3.6 МГц генератор завелся на 3-й гармонике:
С кварцем на 10 МГц генератор завелся на 3-й гармонике:
С кварцем на 14 МГц генератор завелся на 3-й гармонике:

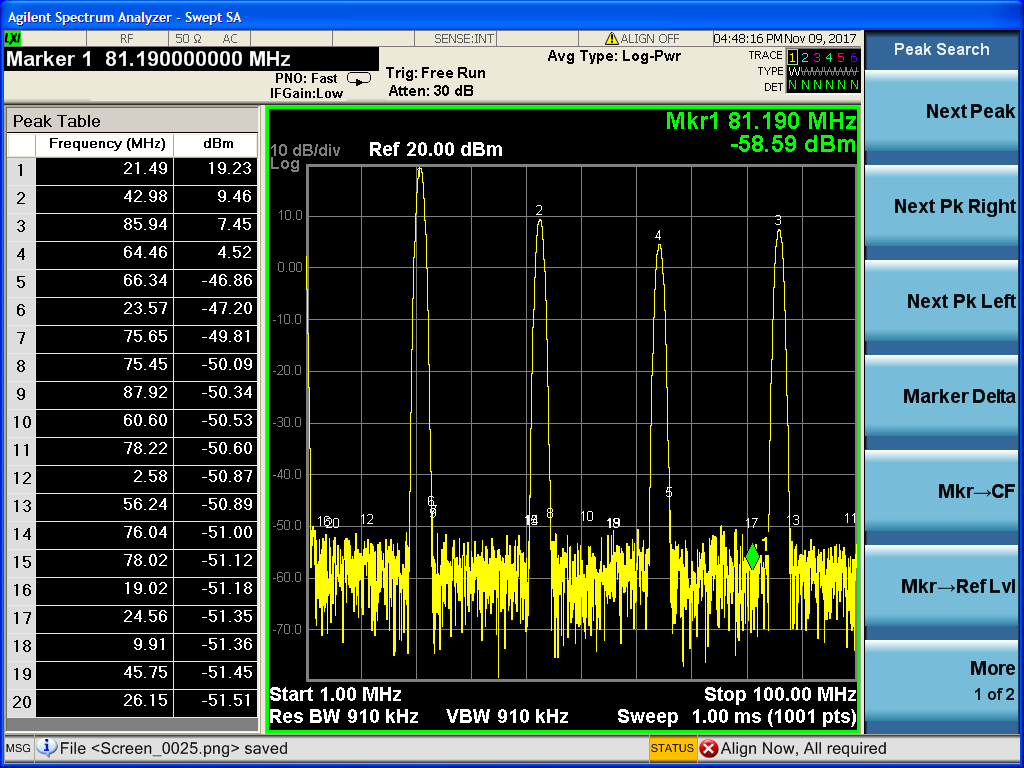

С кварцем на 18 МГц генератор завелся на 1-й гармонике, но 4-я тоже большая:
С кварцем на 21 МГц генератор завелся на 1-й гармонике, но 4-я тоже большая:
С кварцем на 21 МГц генератор завелся на 1-й гармонике, но 3-я тоже большая:
Такое поведение может быть связано с неправильно выбранной подстроечной емкостью генератора. После повторной настройки удалось снять спектры при генерации на 1-ой гармонике.
С кварцем на 3.6 МГц генератор завелся на 1-й гармонике, только при внесении в схему дополнительной емкости (касание металлическим предметом контакта конденсатора). Частота: 3.67 МГц, 14.35 dBm:

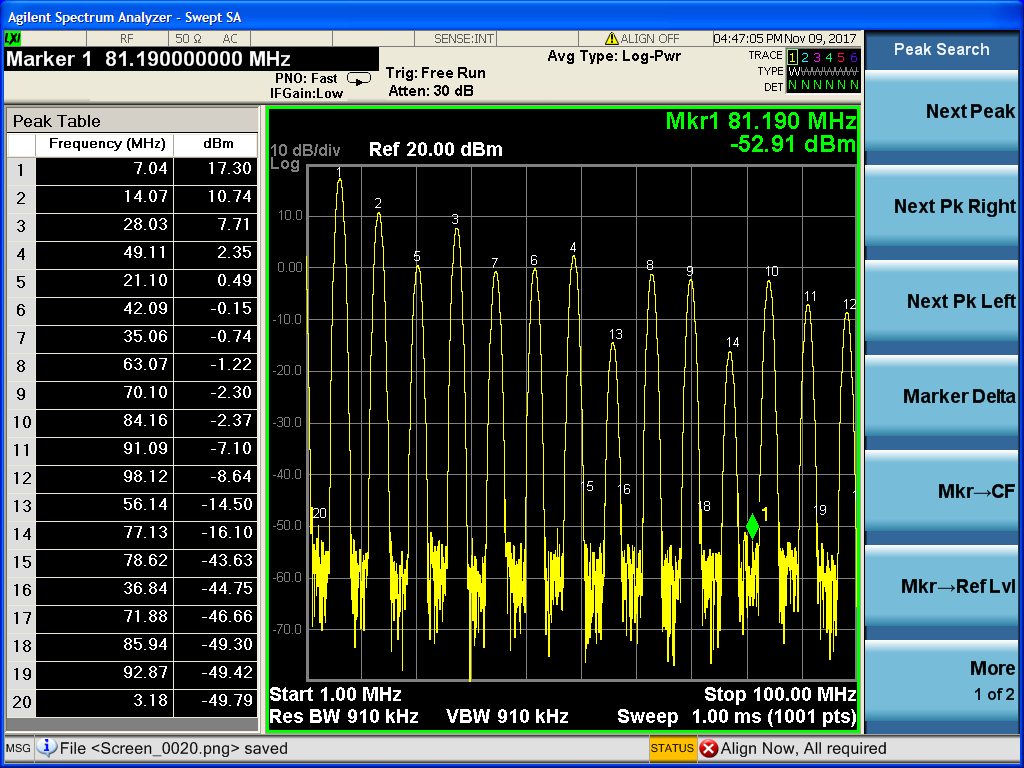

С кварцем на 7 МГц  Частота: 7.04 МГц, 17.3 dBm:
