понедельник, 29 августа 2016 г.

Выезд для испытаний антенн и маяков в Вологодской области с 21.08.2016 по 26.08.2016.

В задачи выезда входили испытания и настройка антенн:
·        Вертикальный диполь на 20М;
·        VP2E на 20М, запитанная с конца;
·        GP (Ground Plain) 0.28 λ на 20М c двумя противовесами;
·        Uda-Yagi 2 el на 20М с ультракороткой траверсой 2 метра;
·        Inv-V на 17М, 20М;
·        Sloper на 17М;
·        LW на 80М (длина 40 метров).

В качестве испытательного оборудования были использованы:
·        Малый маяк с 0.1Вт на 17М (18.086 МГц);
·        Большой маяк 1Вт на 20М (14.064 МГц);
·        Измеритель мощности  Diamond Antenna SX-600;
·        Однотранзисторный гетеродинный приемник на 17М;

·        Трансивер Yaesu-817;



Фоторепортаж
Набор радиолюбителя

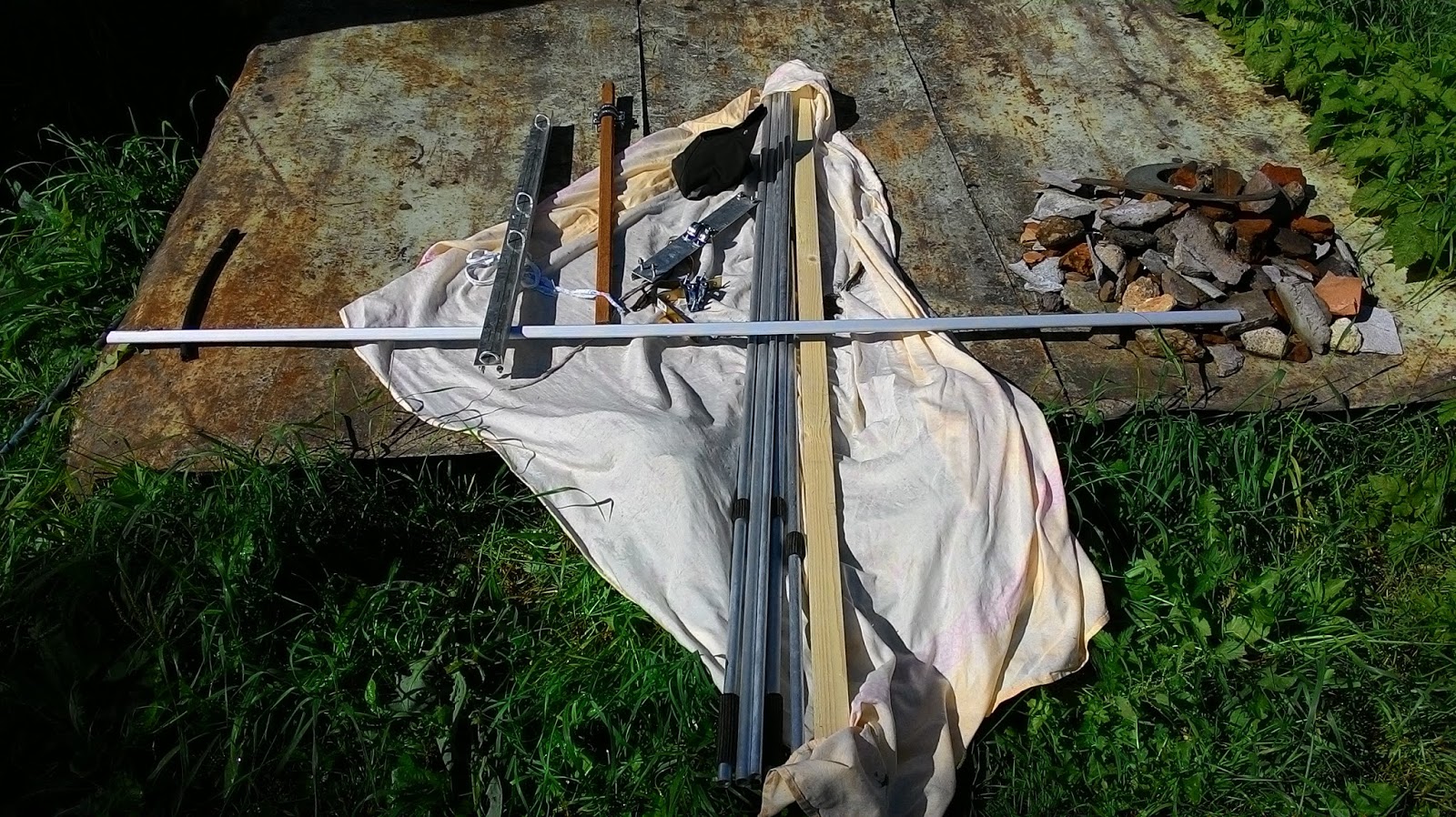

 Комплект Uda-Yagi 2el 20M
Сборка Uda-Yagi 2el 20M
Сборка Uda-Yagi 2el 20M
 Сборка Uda-Yagi 2el 20M
Сборка Uda-Yagi 2el 20M
Внешний вид Uda-Yagi 2el 20M.
Uda-Yagi 2el 20M. Вечером.
Uda-Yagi 2el 20M. Пробивая облака QRP мощностью.
Вертикальный диполь на 20М.
Вертикальный диполь на 20М + R2AJA
АКБ 12 В и Большой маяк R2AJA (1 Вт, 20М)
Большой маяк R2AJA (1 Вт, 20М)
Малый маяк R2AJA (100 мВт, 17М) + Inv-V (h = 4М)

GP (Ground Plain 0.28 λ)
 Узел питания GP 0.28 λ
 Узел питания GP 0.28 λ

 Inv-V на 20М. h=8М.

Малый маяк R2AJA (100 мВт, 17М) + Sloper

Антенный полигон: Inv-V, VP2E, Sloper, Yagi
Антенный полигон: GP, Inv-V, Yagi
Рабочий стол R2AJA
Хронология:
21.08.2016
Установлен вертикальный диполь 20М. Высота верхней точки около 11М, нижней около 1М.  Запитка через коаксиальный кабель с тремя ферритовыми защелками.  Ориентировочное волновое сопротивление 70-100 Ом, ориентировочное КСВ антенна/кабель не менее 2.  К данной антенне подключен большой маяк в 09:35 МТ (06:35 UT).
Установлен Inv-V 17М. Высота верхней точки 4М, нижней 1.5М. К этой антенне подключен малый маяк в 10:14 МТ (07:14 UT).
Большой маяк отключен в 18:00 МТ (15:00 UT)
Малый маяк отключен в 19:00 МТ (16:00 UT)
Установлена Yagi-2el 20М. Длина траверсы около 1.9М. Высота около 4.5М. Проверка на yaesu-817 5Вт на ключе с 19:20 до 19:30 МТ. Минимальный КСВ=1.5 достигается около частоты 14.300 МГц.
22.08.2016
Высота Inv-V 17M увеличена. Теперь верхняя точка на высоте 8М, нижняя на высоте 4М. (ориентация максимума В-З) Частота маяка снизилась с 18.087 до 18.086 МГц.
Маяки запущены в 09:05МТ (06:05UT), остановлены в 19:52 МТ (16:52 UT)
23.08.2016
Малый маяк запущен в 10:00 МТ (07:00 UT)
Вертикальный диполь демонтирован. На его место установлен GP 0.28 λ с двумя противовесами по 0.25 λ. Высота нижней точки около 1.5 М. Высота верхней точки около 7 М. Запитывание коаксиальным кабелем с бухтой 10 витков диаметром 10 см. Предварительная настройка велась с подключением yaesu-817 в качестве КСВ-метра, подстройкой переменной емкости. Точная настройка велась по максимуму покзаний yaesu-817 в качестве приемника на удалении 20М. Значение емкости – около 50 пФ.
Большой маяк запущен в 11:20 МТ (08:20 UT)
Установка VP2E. Высота вершины – 4.5М, концов около 1М. Настройка Т-тюнером по КСВ-метру yaesu-817.  Cт=2+22 пФ, Са=2+5+10+22 пФ, L=2.2 мкГн. При этом КСВ менее 1.4 в пределах 14.000…14.330 МГц.
Ориентация полотна с севера на юг.
Большой маяк подключен к VP2E в 13:03 МТ (10:03 UT)
Подключение Большого маяка не дало спотов, выход маяка <> 50 Ом, точное согласование через тюнер не достигается.
Далее Большой маяк подключен к Yagi-2el.
14:10 МТ (11:10 UT) Yagi-2el на ЮВ
15:31 МТ (12:31 UT) Yagi-2el на СЗ
16:30 МТ (13:30 UT) Yagi-2el на ЮЗ
17:00 МТ все маяки отключены.
Проведена работа ключом на Yagi-2el и VP2E.
Настройка VP2E на 40М достигается при
Ст=2+5+47 пФ, Са=10+22+47+82+150+330 пФ, L=5.7 мкГн.
Промежуточный вывод:
1)     Сравнение вертикального диполя и GP показало, что GP лучше из-за возможности подстройки емкостью. Другой плюс - в более коротком фидере.
2)     Сравнение работы на Yagi-2el и VP2E отличие не выявило, т.к. Yagi не согласована с фидером.
24.08.2016
08:40 МТ (05:40 UT) запущены оба маяка.
В 11:50 МТ (08:50 UT) замена антенн.
Малый маяк переходит на Слопер. Высота верхней точки около 7 М, нижней около 1 М. Направление полотна на СЗ.
Большой маяк переходит на Inv-V. Высота верхней точки около 8М, нижних около 3М. Ориентация максимума излучения СЗ-ЮВ.
14:00 МТ (11:00 UT) поворот Inv-V. Максимум излучения В-З.
21:50 МТ (18:50 UT) малый маяк отключен.
Большой маяк будет работать всю ночь.
25.08.2016
11:00 МТ (08:00 UT) Большой маяк переведен на GP 0.28 с укороченным фидером.
19:00 МТ (Остановка)
21:00 МТ (Старт)
Будет работать ночью.
Есть споты Франция/Уэлс
Установка LW на 80М длиной 40М невозможна между угловой сосной и беседкой. Не хватает места. Повесил LW длиной 20М.
26.08.2016
Работа большого маяка на GP в течение дня.
27.08.2016

Демонтаж всех антенн и маяков.

Результаты:
1) Споты скиммеров и информация о состоянии ионосферы в архиве:spots-and-sol-data-2016.08.21-25.zip При повороте Yagi-2el на Восток, получен спот из Ижевска от RN4WA!
2) Получен отчет и запись приема большого маяка радиолюбителем IW0HLG из города Казино (центральная Италия) 25.08.2016 18:47 UTR2AJA_BEACON.wav

Материалы и расчеты:
1) Модели и рисунки антенн Uda-Yagi, Inv-V, VP2E, GP, Vert.Dip, LW: Ant-R2AJA.zip


Выводы:
1)      Антенну Yagi следует оптимизировать в плане жесткости, высоты размещения и размеров элементов. Рассмотреть вариант укорочения до диапазона 15М. Сама антенна обладает направленностью F/B по крайней мере 3 dB, что подтверждается материалами с RBN.
2)      Антенна GP высотой 0.28 λ сопоставима по своей работе с антенной вертикальный диполь, но гораздо удобнее из-за возможности настройки согласования емкостью, использования более короткого питающего фидера и в два раза меньшей высоты установки.
3)      Антенна Inv-V сравнима с возможностями GP, но требует более длинный фидер и не обладает всенаправленностью.
4)      Антенна Sloper подходит для использования при невозможности разместить другие типы антенн.
5)      Антенна VP2E, запитанная с конца, отлично согласуется Т-Тюнером на диапазонах 20М/40М. В настроенном виде работает лучше ненастроенной Yagi 2-el.
6)      В качестве основной антенны маяка следует рассматривать GP, из-за всенаправленной диаграммы направленности. Остальные виды антенн обладают лучевыми диаграммами и могут применяться в особых случаях.
На картинке показаны антенны, и примерные зоны засветки в разных поляризациях в соответствии с ДН антенн.

Планы на будущее:
1)      Cогласовать Uda-Yagi c питающей линией.
2)      Подключить малый маяк для работы на Yagi-2el (напрямую к вибратору)
3)      Подключить малый маяк к GP, добиться максимума излучения подстройкой емкостью.
4)      Разместить LW длиной 40М для проверки возможности работы с Т-тюнером на диапазоне 80М
