Антенна магнитная рамка с гамма согласованием 20М [ML+Gamma match test 20M]

 Наконец заменил в своей Magnetic Loop петлю связи на Гамма-согласование. Сказать, что стало сильно лучше не могу, однако теперь появился настроечный элемент, а не "угадайка", да и крепится всё как-то надежнее.

На этом фото нормаль антенны направлена на запад.

Проверим работу такой рамки в сравнении с изломанным лучом 20М. Луч направлен на юго-запад.

КСВ со стороны Кабель-СУ-луч около 1.4, КСВ со стороны Кабель-Магнитная рамка не менее 1.7.

Проводим тестовое включение сигналом WSPR 1 Вт, показания ALC - 5 кубиков.

Получаем:

Magnetic Loop, n - к западу

Вспомним, что ДНА вертикальной ML направлена во все стороны от окружности с минимумом по нормали. Основная масса автоматов приемников WSPR - в Европе, т.ч. хоть минимум на запад, только там и ловят сигнал.

Long Wire 20 метров запад-юго-запад, высота 4.5 метра.

Очевидно - спотов больше, появились северо-западные и юго-западные направления. А также более дальние западные станции!

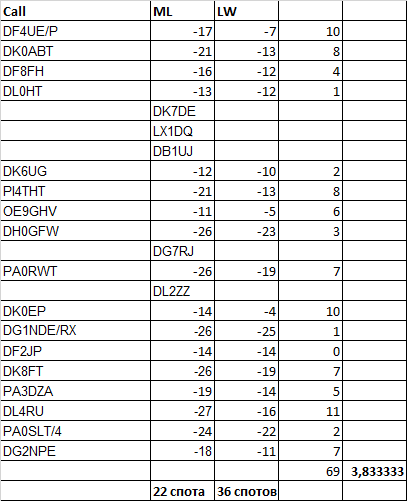

Теперь покажу таблицу количественного сравнения силы спотов для двух этих антенн.

Показаны позывные приемников, а также уровни от разных антенн и их разница.

Всего получено 22 спота на ML и 36 спотов на LW. Средний перевес LW  + 3.8 дБ!

Споты полученные только на ML, и не полученные на LW не участвуют в сравнении. Скорее всего этот эффект связан с тем, что данные станции работают как на прием, так и на передачу.

Повернем теперь антенну нормалью на юг.

теперь можно ожидать, что четверть сигнала направлена точно на запад!

Проводим тестовое включение сигналом WSPR 1 Вт, показания ALC - 5 кубиков.

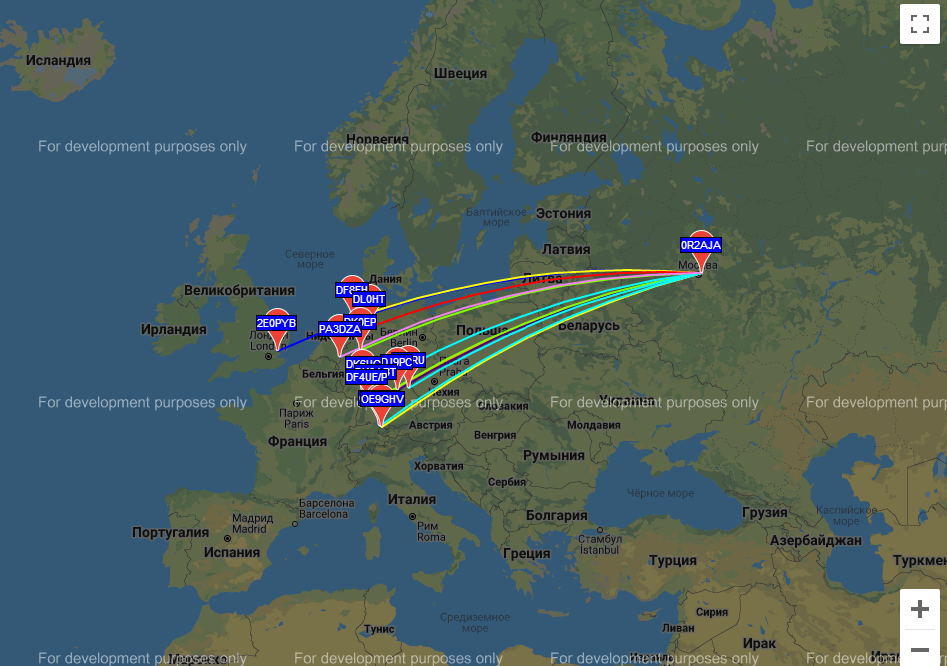

Magnetic Loop, n - к югу

Почти тот же качественный результат.

Long Wire 20 метров запад-юго-запад, высота 4.5 метра.

Почти тот же качественный результат. Спотов еще больше у LW, чем у ML!

КСВ со стороны Кабель-СУ-луч около 1.4, КСВ со стороны Кабель-Магнитная рамка уехало до 2...2.5. Настраивается рамка неохотно, связываю это с близостью всего и вся!

Поэтому споты сравнивать в данном случае по силе не совсем корректно!

Также помним, что рамка висит почти на здании, в то время как луч отходит от него до 12 метров в сторону!
