Наконец-то мне попал в руки образец антенны MiniWhip, собранный на печатке от
WA3IAC по оригинальной схеме PA0RDT.
Long Wire:
Mini Whip:
Mini Whip:
Magnetic Loop:
Можно считать, что ML уступает LW 1 дБ, а MW уступает LW 6 дБ.
Лидирует Magnetic Loop. Я это связываю с ближним полем антенн ML и MW, которые, увеличиваясь с понижением частоты все сильнее взаимодействует с ближним полем передатчика. Следовательно, приведенные цифры не показывают реальное усиление антенн, и нам нужно детальнее анализировать споты от дальних станций.
Да, к сожалению на Mini Whip споты не получены. По этим данным можно предположить, что MW проигрывает LW от 5 до 9 дБ. А вот ML перевесил LW на 6 дБ! Скорее всего опять же удачное направление на станцию (примерно 11 км на С-В).
Magnetic Loop едва угадывается за занавеской:
WA3IAC по оригинальной схеме PA0RDT.

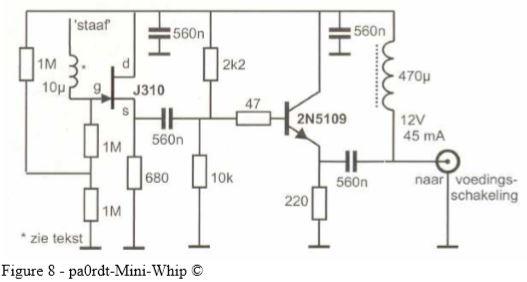

Схема антенны:
Схема блока питания, для подключения к антенне через ВЧ-кабель:
Антенна и блок питания MiniWhip снабжены разъемами типа SMA, поэтому для подключения их к своему антенному хозяйству, сделал переходник SMA-F_BNC-M, удлинитель SMA-F_SMA-F, a патч-корд SMA-M_SMA_M у меня уже был приобретен на Ali. Всего этого достаточно, для подключения антенны.
Также применяется антенный переключатель, хорошо работающий до 14 МГц,
приёмник Yaesu FT-817. Предусилитель (IPO) отключен. Антенна луч (Long Wire) согласуется Т-тюнером, Magnetic Loop (ML) - c большой петлей связи d= ½ D для диапазонов (160М…30М), и малой петлей связи d=(1/5)D для (20М…15М). Антенна луч направлена на Запад, Магнитная рамка нормалью на Запад, Mini Whip концом к Западу. В нагрузку - большое количество местных домовых помех.
Антенна Mini Whip:
Упаковываем в пакетик:
Прицепляем к удочке:
Удаление от стекла балкона ~ 2 метра. Балкон отстоит от массива на 1 м. (т.е. это почти 3 м. от окна)
Питание Mini Whip:
По информации автора антенны, она может принимать от 10 кГц до 20 МГц. Бегло пощелкал по диапазонам. Оценка шумов по S-метру Yaesu FT-817. Таблица для включенного и отключенного предусилителя.
МГц
|
28
|
24.9
|
21
|
17
|
14
|
10
|
7
|
3.5
|
1.8
|
0.137
|
S
|
1
|
0
|
0
|
0
|
0
|
5
|
0
|
8
|
8
|
9
|
S_IPO
|
8
|
2
|
8
|
5
|
7
|
8
|
8
|
9
|
9
|
S+9
|
Сравнивать антенны будем по уровню сигнала от тестового маячка,
расположенного в ближней зоне приема, а также по уровням принимаемых станций CW и WSPR маяков.
10 метров.
Диапазон почти не открывается, сравниваем только по сигналу от местного маячка.
ML
|
LW
|
MW
(MW+G)*
|
|
С сигналом
|
43
дБ
|
39 дБ
|
40
дБ (42)
|
Без сигнала
|
-15
дБ
|
-12
дБ
|
-12
дБ (-12)
|
* при подключении заземления к mini whip
15 метров.
Диапазон открывается на 1 час, сравним по сигналу от местного маячка.
ML (ML+G)
*
|
LW (LW+G)
*
|
MW
(MW+G)*
|
|
С сигналом
|
44 дБ (43)
|
35
дБ (30)
|
42дБ (43)
|
Без сигнала
|
-12 дБ (-11)
|
-8 дБ (-9)
|
-11
дБ (-10)
|
* при подключении заземления к антеннам.
А теперь сравним по спотам WSPR (04.01.2019). Цветом помечены одинаковые передающие станции.
Long Wire
|
190104 0954 10 -21 -1.7
21.096085 G7WIR JO01 27 -1 30
0
190104 0958 3 -27 -1.9 21.096019
G0MJW IO91 20 0 3221
-1
190104 1006 13 -20 -2.0 21.096149
G0UJA JO01 27 0 1
0
|
Magnetic
|
190104 1014 8 -25 -1.7
21.096085 G7WIR JO01 27 0 1
0
190104 1014 9 -22 -1.7 21.096150
G0UJA JO01 27 0 1
0
|
Mini Whip
|
190104 1020 4 -28 -1.7
21.096084 G7WIR JO01 27 0
184 0
190104 1020 7 -23 -1.1 21.096121
G8AXA JO01 33 -1 1
0
|
Можно считать, что ML уступает LW 4 дБ, а MW уступает LW 7 дБ.
20 метров.
Тестовый маячок на 14 МГц. Полоса анализа 400 Гц. Земля в виде рамы балкона отключена. Это возможно на 20М для LW длиной почти 10М, это высокоомная λ/2 EFD. Получаем таблицу по CwSkimmer:
ML
|
LW
|
MW
|
|
С сигналом
|
24 дБ
|
32 дБ
|
22 дБ
|
Без сигнала
|
-10 дБ
|
-9 дБ
|
-10 дБ
|
Подключаем землю. На минус MiniWhip, к шине «Земля» СУ и к алюминиевому экрану ML
ML
|
LW
|
MW
|
|
С сигналом
|
25
дБ
|
33 дБ
|
16
дБ
|
Без сигнала
|
-9
дБ
|
-9 дБ
|
-8
дБ
|
Можно считать, что ML уступает LW 8 дБ, а MW уступает LW 10 дБ.
Наличие «Земли» снижает уровень сигнала получаемый от MiniWhip в ближней зоне не менее чем на 6 дБ. Пример:

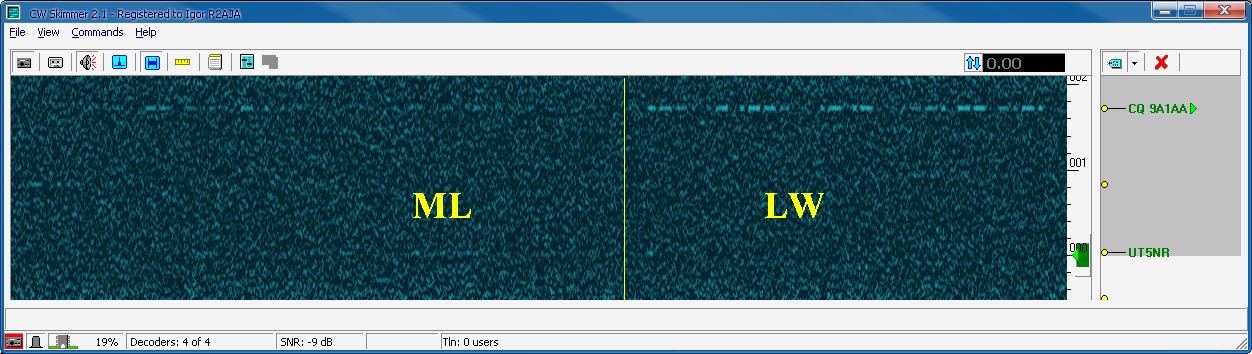

А вот так выглядит прием CW сигналов:
Здесь также стоит понимать, что антенны обладают разной направленностью, и данное испытание проводится в ближней зоне излучателя и исследуемых антенн, поэтому есть отличие от приема реальных сигналов.
Посмотрим на прием WSPR сигналов. Светлое время суток, диапазон 20М открыт.
Mini Whip
|
181230 1120 2 -28 -1.4 14.097102
G4MRK IO94 37 -1 8529
-42
181230 1120 11 -20 -2.0
14.097158 PA3BTI JO22 43 -1 1
0
181230 1124 14 -19 -2.0 14.097066
R2DRZ KO85 37 0 1
0
181230 1124 4 -28 -1.9
14.097131 DL1EFW JO31 37 0
18 0
181230 1126 7 -25 -1.4
14.097129 HB9TJM JN36 37 -1 1
0
181230 1126 26
-5 -2.1 14.097157 PA3BTI JO22 43 -1 1
0
181230 1132 20 -12 -2.0
14.097157 PA3BTI JO22 43 0 1
0
181230 1134 13 -19 -2.0 14.097068
R2DRZ KO85 37 0 1
0
181230 1134 6 -27 -1.2
14.097129 HB9TJM JN36 37 -1 1
0
181230 1134 5 -25 -2.1 14.097169
G0CCL JO02 37 0 6
0
181230 1136 3 -27 -1.9 14.097169
G0CCL JO02 37 0 9203
0
181230 1144 11 -21 -2.0 14.097070
R2DRZ KO85 37 0 1
0
181230 1144 5 -25 -1.1
14.097129 HB9TJM JN36 37 -1 1
0
181230 1144 23
-9 -1.9 14.097157 PA3BTI JO22 43 -1 1
0
181230 1156 2 -28 -1.9 14.097112
G0CCL JO02 37 0 9427
1
181230 1156 16 -14 -1.8
14.097156 PA3BTI JO22 43 -1 1
0
181230 1202 11 -20 -1.8
14.097156 PA3BTI JO22 43 -1
1 0
181230 1208 4 -27 -1.8
14.097129 DB2OM JO52 37 0
7074 13
181230 1208 11 -20 -1.7
14.097156 PA3BTI JO22 43 -1 1
0
181230 1210 6 -25 -1.8 14.097106
<...> JN88EG 37
1 1221 0
181230 1210 5 -25 -1.7 14.097168
G0CCL JO02 37 0 5
0
181230 1212 2 -26 -2.3 14.097169
G0CCL JO02 37 0 2
0
|
Long Wire
|
181230 1214 13 -16 -2.2 14.097114
G0CCL JO02 37 0 1
0
181230 1214 15 -14 -1.5
14.097129 HB9TJM JN36 37 -1 1
0
181230 1214 23
-7 -2.2 14.097156 PA3BTI JO22 43 0 1
0
181230 1216 3 -27 -2.3 14.097055
DL2JFL JO60 23 0 1
0
181230 1216 4 -25 0.5
14.097093 PB2GT JO22 33 0
5858 -4
181230 1216 12 -16 -2.2 14.097115
G0CCL JO02 37 0 1
0
181230 1216 8 -24 -2.1
14.097132 DL1EFW JO31 37 0 2
0
181230 1216 4 -27 0.3
14.097176 PE4BAS JO33 30 0 3
0
181230 1220 18 -14 -1.6 14.097096
DL9NR JO60 37 0 1
0
181230 1220 14 -17 -1.7
14.097129 DB2OM JO52 37 0 3
0
181230 1220 29
-3 -1.7 14.097156 PA3BTI JO22 43 0 4
0
181230 1222 10 -21 -1.9 14.097094
PA1RC JO22 40 0 4
0
181230 1222 12 -18 -1.7 14.097102
PD0HF JO22 37 0 1
0
181230 1222 19 -13 -0.9
14.097128 HB9TJM JN36 37 0 1
0
181230 1222 12 -20 -1.7 14.097164
DL2JLB JO60 37 0 1
0
181230 1224 5 -26 -2.1 14.097138
DD0PD JO30 23 0 4
0
181230 1226 32
0 -2.0 14.097156 PA3BTI JO22 43 -1 1
0
181230 1228 18 -15 -2.1 14.097096
DL9NR JO60 37 0 1
0
181230 1228 10 -23 -2.0
14.097132 DL1EFW JO31 37 0 1
0
181230 1228 11 -21 -2.1 14.097164
DL2JLB JO60 37 0 1
0
|
Magnetic
|
181230 1234 10 -19 -2.3 14.097036
SV1IZY KM17 27 0 4
0
181230 1234 14 -19 -2.0
14.097132 DL1EFW JO31 50 0 1
0
181230 1236 2 -32 -1.3 14.097101
DL6NL JO50 17 0 4706
-58
181230 1238 11 -21 -2.1
14.097156 PA3BTI JO22 43 0 2
0
181230 1240 10 -22 -1.6
14.097130 DB2OM JO52 37 0 1
0
181230 1244 4 -28 -0.8 14.097102
DL6NL JO50 17 0 3616
-11
181230 1244 6 -25 -1.0
14.097129 HB9TJM JN36 37 0 1
0
181230 1244 7 -23 -1.5
14.097158 PA3BTI JO22 43 -1 6
0
|
Сделаем выборку по позывным, которые принимались всеми
антеннами (SNR в полосе 2500 Гц):
Call
|
MW
|
LW
|
ML
|
PA3BTI
|
От -20 до -5 дБ
|
От -7 до 0 дБ
|
От -23 до -21 дБ
|
DL1EFW
|
-28 дБ
|
От -23 до -24 дБ
|
-19 дБ
|
HB8TJM
|
От -27 до -25 дБ
|
От -14 до -13 дБ
|
-25 дБ
|
DB2OM
|
-27 Дб
|
-17 дБ
|
-22 дБ
|
Жирным покажем наиболее сильные сигналы, курсивом – более слабые. Приоритет LW имеется. Интересно сравнение LW и MW по станции G0CCL. Можно говорить о приоритете LW около 10 Дб. В случае ML имеется возможность получить более сильный спот засчет направленности антенны, т.е. сигнал пришел с направления, попал в минимум диаграммы LW, но в максимум MW. Думаю, можно считать правдоподобным приоритет LW над ML в 5-6 дБ (один балл S-метра).
Посмотрим теперь на прием WSPR сигналов от 03.01.2019. Оценим влияние заземления на прием.
Mini Whip
|
190103 1042 10 -22 -1.7 14.097172
G0CCL JO02
37 0 1
0
190103 1044 8 -23 -0.8 14.097101
DL6NL JO50 17 0 2
0
190103 1046 9 -21 -1.1 14.097124
G0CCL JO02
37 0
1 0
190103 1046 6 -24 -0.0 14.097163
DK3DUA
JO61 23 0 2
0
190103 1048 14 -18 -1.7 14.097092
DL8ULF JO61
27 0 1
0
190103 1048 19 -12 -1.3 14.097104
DJ3VI JO43
37 0 1
0
190103 1048 13 -17 -1.1
14.097160 HB9TJM JN36 37 -1 1
0
190103 1052 16 -14 -1.1 14.097115
DL9KWA JO54
27 0 1
0
190103 1052 10 -22 -0.1 14.097162
DK3DUA
JO61 23 0 2
0
190103 1052 5 -25 -0.2 14.097101
DL6NL JO50 17 0
135 0
|
Mini Whip + G
|
190103 1054 14 -18 -0.1 14.097162
DK3DUA
JO61 23 0 1
0
190103 1056 15 -15 -0.5
14.097159 HB9TJM JN36 37 -1 2
0
190103 1058 21 -11 -1.3 14.097104
DJ3VI JO43
37 0 1
0
190103 1058 9 -24 -1.6 14.097170
G0CCL JO02
37 0 1
0
190103 1100 11 -21 -1.1 14.097094
DL8ULF JO61
27 0 1
0
190103 1100 18 -12 -1.1 14.097115
<DL9KWA>
JO54WC 27 0 2
0
190103 1100 15 -17 -1.1 14.097170
G0CCL JO02
37 0 1
0
190103 1102 14 -16 -1.2 14.097123
G0CCL JO02
37 0 1
0
190103 1102 11 -20 -0.1 14.097162
DK3DUA
JO61 23 0 1
0
190103 1104 13 -18 -1.6 14.097123
G0CCL JO02
37 0 1
0
190103 1104 13 -20 -0.5 14.097162
DK3DUA
JO61 23 0 1
0
190103 1106 17 -15 -1.2 14.097104
DJ3VI JO43
37 0 1
0
190103 1108 10 -22 -1.0
14.097157 HB9TJM JN36 37 0 1
0
|
Long Wire
|
190103 1110 21 -10 -1.7 14.097115
DL9KWA JO54
27 0 1
0
190103 1112 5 -26 -1.7 14.097091
DL8ULF JO61
27 0 141
0
190103 1112 10 -23 -1.0 14.097101
DL6NL JO50 17 0 1
0
190103 1114 10 -23 -0.6 14.097162
DK3DUA
JO61 23 0 1
0
190103 1116 21 -12 -1.3 14.097104
DJ3VI JO43
37 0 1
0
190103 1116 19 -14 -1.8 14.097175
G0CCL JO02
37 0 1
0
190103 1118 14 -19 -1.8 14.097175
G0CCL JO02
37 0 4
0
190103 1120 20 -11 -1.7 14.097115
<DL9KWA>
JO54WC 27 0 1
0
190103 1120 13 -18 -1.6 14.097126
G0CCL JO02
37 0 1
0
190103 1120 20 -13 -1.0
14.097156 HB9TJM JN36 37 -1 1
0
|
Long Wire + G
|
190103 1124 5 -26 -0.5 14.097162
DK3DUA
JO61 23 0 2
0
190103 1124 10 -23 -0.8 14.097101
DL6NL JO50 17 0 1
0
190103 1126 23 -8 -1.4
14.097104 DJ3VI JO43 37 0 1
0
190103 1128 17 -14 -1.3 14.097116
DL9KWA JO54
27 0 3
0
190103 1128 11 -20 -0.2 14.097163
DK3DUA
JO61 23 0 1
0
190103 1128 7 -25 -0.4 14.097102
DL6NL JO50 17 0 1
0
190103 1130 15 -17 -0.4
14.097157 HB9TJM JN36 37 0 1
0
190103 1130 3 -29 -1.0 14.097168
G0CCL JO02
30 0 81
0
190103 1132 15 -17 -0.9 14.097102
DL6NL JO50 17 0 1
0
190103 1134 10 -23 -1.3 14.097175
G0CCL JO02
37 0 1
0
190103 1136 9 -22 -1.1 14.097093
DL8ULF JO61
27 0
1 0
190103 1136 11 -17 -1.1 14.097116
<DL9KWA>
JO54WC 27 0 36
0
190103 1136 8 -24 -0.0 14.097163
DK3DUA
JO61 23 0 1
0
190103 1136 8 -24 -1.0 14.097175
G0CCL JO02
37 0 1
0
|
Magnetic
|
190103 1148 19 -14 -1.7 14.097092
DL8ULF JO61
27 0 1
0
190103 1148 7 -24 -1.4 14.097104
DJ3VI JO43
37 0 4
0
190103 1148 8 -22 -1.7 14.097115
DL9KWA JO54
27 0 6
0
190103 1148 11 -22 -1.1
14.097156 HB9TJM JN36 37 -1 1
0
190103 1150 10 -22 -0.2 14.097162
DK3DUA
JO61 23 0 1
0
190103 1156 10 -20 -1.7 14.097115
<DL9KWA>
JO54WC 27 0 1
0
190103 1158 6 -25 -1.3 14.097104
DJ3VI JO43
37 0 86
0
190103 1200 8 -25 -1.7 14.097092
DL8ULF JO61
27 0 1
0
19190103 1200 11 -21 -1.1
14.097155 HB9TJM JN36 37 0 1
0
190103 1202 7 -23 -0.5 14.097163
DK3DUA
JO61 23 0 1
0
190103 1204 11 -22 -0.6 14.097162
DK3DUA
JO61 23 0 2
0
190103 1204 7 -25 -0.8 14.097100
DL6NL JO50 17 0 349
0
|
Magnetic
|
190103 1208 10 -23 -1.1
14.097155 HB9TJM JN36 37 -1 2
0
190103 1210 16 -15 -1.5 14.097104
DJ3VI JO43
37 0 1
0
190103 1212 5 -27 -0.9 14.097099
DL6NL JO50 17 0 3931
-16
190103 1214 12 -16 -1.8 14.097129
G0CCL JO02
37 0 1
0
190103 1216 11 -18 -1.2 14.097129
G0CCL JO02
37 0 1
0
190103 1216 9 -22 -0.3 14.097099
DL6NL JO50 17 0 1
0
190103 1216 18 -13 -0.5
14.097155 HB9TJM JN36 37 -1 1
0
190103 1220 17 -17 -0.9 14.097099
DL6NL JO50 17 0 1
0
190103 1228 9 -23 -1.0
14.097155 HB9TJM JN36 37 -1 1
0
190103 1228 10 -20 -1.8 14.097181
G0CCL JO02
37 0 26
0
190103 1230 20 -12 -1.7 14.097185
G0CCL JO02
37 0 1
0
|
LW расстройка до 4 рисок КСВ-метра.
|
190103 1232 24 -6 -1.8
14.097132 G0CCL JO02 37 0 1
0
190103 1232 11 -23 -1.0 14.097100
DL6NL JO50 17 0 1
0
190103 1234 15 -14 -1.2 14.097133
G0CCL JO02
37 0 1
0
190103 1238 16 -15 -1.4
14.097156 HB9TJM JN36 37 0 1
0
190103 1246 14 -16 -1.9 14.097186
G0CCL JO02
37 0 1
0
190103 1248 20 -13 -2.0 14.097186
G0CCL JO02
37 0 1
0
190103 1248 10 -23 -1.1 14.097100
DL6NL JO50 17 0 1
0
190103 1250 22 -9 -1.2
14.097134 G0CCL JO02 37 0 1
0
190103 1250 11 -21 -0.7
14.097156 HB9TJM JN36 37 0 1
0
190103 1252 14 -16 -1.7 14.097134
G0CCL JO02
37 0 1 0
190103 1252 16 -18 -0.9 14.097100
DL6NL JO50 17 0 1
0
190103 1256 12 -20 -0.5 14.097100
DL6NL JO50 17 0 1
0
190103 1300 13 -17 -0.5 14.097101
DL6NL JO50 17 0 1
0
190103 1302 20 -12 -0.6
14.097156 HB9TJM JN36 37 0 1
0
190103 1304 8 -24 -1.3 14.097187
G0CCL JO02
37 0 1
0
190103 1306 10 -21 -1.9 14.097187
G0CCL JO02
37 0 1
0
190103 1308 15 -14 -1.8 14.097134
G0CCL JO02
37 0 1
0
190103 1308 6 -29 -1.0 14.097101
DL6NL JO50 17 0 8
0
190103 1310 11 -17 -1.8 14.097134
G0CCL JO02
37 0 3
0
190103 1314 16 -16 -1.1
14.097155 HB9TJM JN36 37 0 1
0
190103 1322 15 -17 -2.0 14.097187
G0CCL JO02
37 0 1
0
190103 1324 15 -17 -1.9 14.097188
G0CCL JO02
37 0 1
0
190103 1324 6 -28 -1.1 14.097101
DL6NL JO50 17 0 45
0
190103 1326 27 -4 -1.3
14.097135 G0CCL JO02 37 0
1 0
190103 1326 11 -18 -0.7
14.097155 HB9TJM JN36 37 -1 1
0
190103 1328 21 -9 -1.4
14.097135 G0CCL JO02 37 0 1
0
190103 1334 14 -17 -1.4
14.097155 HB9TJM JN36 37 -1 1
0
1190103 1338 10 -22 -2.0 14.097145
G0CCL JO02
30 0 1
0
190103 1340 21 -11 -1.9 14.097188
G0CCL JO02
37 0 1
0
190103 1342 17 -15 -1.4 14.097188
G0CCL JO02
37 0 1
0
190103 1344 18 -13 -1.4 14.097135
G0CCL JO02 37 0 1
0
190103 1346 10 -21 -1.4 14.097135
G0CCL JO02
37 0 2
0
190103 1346 24
-7 -0.7 14.097154 HB9TJM JN36 37 -1 1
0
|
Складывается впечатление, что на диапазоне 20 метров «земля» вредит Mini Whip и Long Wire, но помогает антенне Magnetic Loop.
Нагляднее можно посмотреть по скриншотам приемного окна программы WSPR 2.12 от K1JT:
20181230-wspr-20M-LW-ML
20181230-wspr-20M-MW-LW-2
20181230-wspr-20M-MW-LW-22
30 метров
Тестовый маячок на 10.12 МГц. Полоса анализа 400 Гц. Земля в виде рамы балкона подключена. Получаем таблицу по CwSkimmer:
ML
|
LW
|
MW
|
|
С сигналом
|
17 дБ
|
18 дБ
|
12 дБ
|
Без сигнала
|
-8 дБ
|
-9 дБ
|
-8 дБ
|
Споты по WSPR от 30.12.2018:
Mini Whip
|
181230 1306 8 -23 -1.5 10.140189
R2DRZ KO85 37 0 1
0
|
Long Wire
|
181230 1342 2 -27 -1.4 10.140102
OK1MPU JO70 37 0 8126
-3
181230 1342 14 -17 -1.5 10.140218
5Q9T JO65 37 0 1
0
|
Mini Whip
|
181230 1348 5 -25 -1.5 10.140212
OZ2JBR JO65 37 0 2
0
181230 1350 4 -27 -1.4 10.140103
OK1MPU JO70 37 0 9003
-21
|
Long Wire
|
181230 1358 8 -23 -1.5 10.140103
OK1MPU JO70 37 0 1
0
|
Диапазон спешит закрыться, станций принято мало для выводов.
Споты по WSPR от 03.01.2019:
Mini Whip
|
190103 1406 19 -14 -1.3 10.140188
DL8ULF JO61 30 0 1
0
|
Mini Whip + G
|
190103 1418 6 -27 -1.3 10.140188
DL8ULF JO61 30 0 4
0
|
Подключение «Земли» ослабило прием.
Споты по WSPR от 04.01.2019:
Magnetic
|
190104 1144 5 -27 -1.6
10.140106 ON7DY JO20 23 0 6
0
190104 1146 3 -29 -1.6 10.140185
ON7KB JO21 37 0 7184
0
190104 1154 5 -26 -2.1 10.140189
DL8ULF JO61 30 0 9967
29
190104 1154 8 -25 -2.1
10.140236 DK1OF JN59 33 0 2
0
190104 1156 9 -24 -2.0
10.140107 ON7DY JO20 23 0 1
0
190104 1156 5 -27 -0.7 10.140278
<...> KP24RT 37
0 84 0
190104 1200 7 -25 -1.4
10.140107 ON7DY JO20 23 0 1
0
|
Long Wire
|
190104 1204 6 -25 -1.3
10.140107 ON7DY JO20 23 0
2824 0
190104 1206 5 -28 -0.7 10.140231
OK2SAM JN99 30 0 11
0
190104 1208 6 -27 -1.4
10.140107 ON7DY JO20 23 0 33
0
190104 1212 3 -28 -1.4
10.140108 ON7DY JO20 23 0
651 0
190104 1212 16 -15 -1.5
10.140237 DK1OF JN59 33 0 1
0
190104 1216 7 -24 -1.5
10.140108 ON7DY JO20 23 0 5
0
|
Mini Whip
|
190104 1222 4 -27 -1.4 10.140237
DK1OF JN59 33 0 1137
0
190104 1224 5 -27 -2.0 10.140291
LA3JJ JO59 37 -1 9
0
190104 1232 3 -30 -2.0 10.140291
LA3JJ JO59 37 0
574 0
190104 1234 10 -23 -2.0
10.140237 DK1OF JN59 33 0 1
0
190104 1240 2 -31 -1.6 10.140291
LA3JJ JO59 37 0 8561
31
190104 1242 7 -25 -1.5 10.140189
DL8ULF JO61 30 0 1
0
190104 1242 4 -27 -1.6
10.140237 DK1OF JN59 33 0
3086 1
190104 1244 5 -28 -2.0
10.140108 ON7DY JO20 23 0
8408 6
190104 1248 10 -21 -1.5 10.140215
OZ2JBR JO65 37 0 1
0
190104 1250 4 -27 -1.6
10.140237 DK1OF JN59 33 0
303 0
190104 1254 8 -23 -1.5 10.140189
DL8ULF JO61 30 0 1
0
190104 1256 4 -26 -1.4
10.140108 ON7DY JO20 23 0
651 0
190104 1302 4 -28 -1.6 10.140236
DK1OF JN59 33 0 174
0
|
Mini Whip + G
|
190104 1306 4 -26 -2.2
10.140189 DL8ULF JO61 30 0 4
0
190104 1306 5 -26 -1.3 10.140231
OK2SAM JN99 30 0 33
0
190104 1308 5 -27 -1.7 10.140139
G0MBA JO01 23 0 4585
0
190104 1308 5 -25 -1.5 10.140215
OZ2JBR JO65 37 0 4
0
190104 1310 8 -25 -2.1
10.140236 DK1OF JN59 33 0 1
0
190104 1316 5 -28 -0.6 10.140230
OK2SAM JN99 30 0 21
0
190104 1318 7 -23 -1.4 10.140189
DL8ULF JO61 30 0
50 0
190104 1322 9 -24 -1.5
10.140236 DK1OF JN59 33 0 1
0
190104 1326 6 -26 -0.6 10.140230
OK2SAM JN99 30 0 2
0
190104 1336 4 -29 -0.6 10.140230
OK2SAM JN99 30 0 114
0
190104 1342 8 -23 -1.5 10.140188
DL8ULF JO61 30 0 18
0
190104 1346 11 -21 -0.7 10.140229
OK2SAM JN99 30 0 1
0
190104 1348 15 -17 -1.5
10.140239 SA7ORA JO65 33 0 1
0
|
Long Wire + G
|
190104 1354 15 -15 -1.5 10.140206
5Q9T JO65 37 0 1
0
190104 1356 15 -17 -1.4 10.140230
OK2SAM JN99 30 0 1
0
190104 1358 14 -17 -1.6
10.140236 DK1OF JN59 33 0 1
0
190104 1406 4 -26 -1.5
10.140188 DL8ULF JO61 30 0 1
0
190104 1408 2 -29 -2.1
10.140208 <...> JN88EG
37 0 9365
8
190104 1408 6 -25 -2.2
10.140290 LA3JJ JO59 37 0 3
0
|
По полученным цифрам выводы сделать затруднительно. Для ON7DY антенны выглядят равноценно. Для DK1OF, LW обыгрывает ML и MW на 10 дБ.
Подключение «Земли» ослабило прием LW и MW. Антенна луч, длиной 9.5 м еще допускает работу без земли в виде рамы балкона, предположительно за счет своего активного волнового сопротивления более 50 Ом.
40 метров
Тестовый маячок на 7.0 МГц. Полоса анализа 400 Гц. Земля в виде рамы балкона подключена. Получаем таблицу по CwSkimmer:
ML
|
LW
|
MW
|
|
С сигналом
|
-2 дБ
|
-5 дБ
|
-4 дБ
|
Без сигнала
|
-9 дБ
|
-9 дБ
|
-9 дБ
|
Посмотрим на Морзе – сигналы.
20181230-CW-40M-LW-ML
20181230-CW-40M-LW-MW
20181230-CW-40M-ML-MW
40m-lw-ml
40m-ml-mw
40m-ml-mw-2
40m-ml-lw-test-pmc
Видим, что MW проигрывает обоим антеннам, а ML выигрывает у LW на всех скриншотах, кроме последнего, что могу опять объяснить
направленностью антенн.
Споты по WSPR (30.12.2018):
Long Wire
|
181230 1610 6 -25 -0.8 7.040060
UA3DJR KO85 33 0 1
0
181230 1612 8 -24 -1.4 7.040090
R2DRZ KO85 37 0 1
0
181230 1618 8 -24 -0.7 7.040059
UA3DJR KO85 33 0 1
0
|
Mini Whip
|
|
Magnetic
|
181230 1648 9 -24 -1.3 7.040044
DK2DB JN48 37 0 35
0
181230 1648 14 -19 -0.7 7.040060
UA3DJR KO85 33 0 1
0
181230 1650 6 -27 -0.3 7.040047
G3KEV IO94 37 0 38
0
|
Long Wire
|
181230 1656 8 -24 -1.2 7.040044
DK2DB JN48 37 0 1
0
181230 1658 12 -21 -0.8 7.040060
UA3DJR KO85 33 0 1
0
|
Mini Whip
|
Да, к сожалению на Mini Whip споты не получены. По этим данным можно предположить, что MW проигрывает LW от 5 до 9 дБ. А вот ML перевесил LW на 6 дБ! Скорее всего опять же удачное направление на станцию (примерно 11 км на С-В).
Споты по WSPR (02.01.2019 03.01.2019):
Mini Whip
|
190102 1408 8 -25 -2.0 7.040060
UA3DJR KO85 33 0 1
0
190102 1418 8 -25 -1.7 7.040059
UA3DJR KO85 33 0 1
0
190102 1426 6 -25 -1.6 7.040059
UA3DJR KO85 33 0 1 0
190102 1434 3 -27 -1.8 7.040058
UA3DJR KO85 33 0 435
0
190102 1446 6 -26 -1.3 7.040059
UA3DJR KO85 33 0 1
0
|
Mini Whip + G
|
190102 1456 13 -20 -1.0 7.040060
UA3DJR KO85 33 0 1
0
190102 1506 13 -19 -1.1 7.040060
UA3DJR KO85 33 0 1
0
|
Long Wire
|
190102 1518 15 -18 -1.1 7.040060
UA3DJR KO85 33 0 1
0
190102 1518 1 -29 -1.7 7.040125
DH5RAE JN68 33 1 9250
-9
|
Magnetic
|
190102 1528 11 -22 -1.0 7.040060
UA3DJR KO85 33 0 1
0
190102 1540 12 -19 -1.2 7.040061
UA3DJR KO85 33 0 1
0
190102 1546 7 -21 -2.2 7.040091
IW5EIA JN53 40 1 1
0
190102 1548 13 -20 -0.7 7.040060
UA3DJR KO85 33 0 1
0
190102 1552 2 -29 -1.7 7.040085
DL8ULF JO61 30 0 8777
-3
190102 1556 4 -28 -1.7 7.040104
PA0WSK JO32 30 0 3732
27
190102 1600 12 -20 -0.8 7.040060
UA3DJR KO85 33 0 1
0
190102 1612 16 -14 -0.8 7.040060
UA3DJR KO85 33 0 1
0
190102 1612 3 -28 -1.6 7.040099
ON7KB JO21 37 0 2610
41
190102 1622 19 -13 -1.2 7.040060
UA3DJR KO85 33 0 1
0
190102 1630 19 -13 -0.7 7.040059 UA3DJR KO85 33 0 1
0
190102 1638 19 -13 -0.5 7.040058
UA3DJR KO85 33 0 1
0
190102 1642 5 -25 -1.5 7.040124
DH5RAE JN68 33 0 3
0
190102 1644 3 -28 -1.6 7.040104
PA0WSK JO32 30 0 5
0
190102 1650 19 -13 -0.5 7.040059
UA3DJR KO85 33 0 1
0
190102 1658 18 -13 -1.1 7.040058
UA3DJR KO85 33 0 1
0
190102 1708 19 -12 -1.6 7.040058
UA3DJR KO85 33 0 1
0
|
Mini Whip
|
190102 1716 14 -17 -0.8 7.040058
UA3DJR KO85 33 0 1
0
190102 1726 11 -21 -0.7 7.040058
UA3DJR KO85 33 0 1
0
190102 1738 10 -23 -0.7 7.040058
UA3DJR KO85 33 0 1
0
190102 1748 12 -20 -0.7 7.040059
UA3DJR KO85 33 0 1
0
190102 1756 11 -21 -0.5 7.040058
UA3DJR KO85 33 0 1
0
190102 1806 10 -21 -0.6 7.040059
UA3DJR KO85 33 0 1
0
|
Mini Whip + G
|
190102 1810 2 -29 -1.4 7.040099
ON7KB JO21 37 0 2126
0
190102 1816 7 -24 -0.8 7.040059
UA3DJR KO85 33 0 1
0
190102 1828 12 -21 -0.7 7.040060
UA3DJR KO85 33 0 1
0
190102 1836 12 -21 -0.8 7.040059
UA3DJR KO85 33 0 1
0
|
Mini Whip
|
190103 1004 7 -25 -0.3 7.040063
UA3DJR KO85 33 0 1
0
|
Magnetic
|
190103 1012 10 -23 -0.2 7.040061
UA3DJR KO85 33 0 1
0
|
Long Wire
|
190103 1022 13 -19 -0.2 7.040061
UA3DJR KO85 33 0 1
0
190103 1034 12 -21 -0.3 7.040061
UA3DJR KO85 33 0 1
0
|
Long Wire + G
|
190103 1524 3 -29 -1.5 7.040126
DH5RAE JN68 33 1 5
0
190103 1532 14 -19 -0.8 7.040062
UA3DJR KO85 33 0 1
0
190103 1540 14 -18 -0.8 7.040061
UA3DJR KO85 33 0 1
0
190103 1548 14 -19 -0.6 7.040060
UA3DJR KO85 33 0 1
0
190103 1548 7 -26 -1.5 7.040126
DH5RAE JN68 33 1 1772
0
|
Magnetic
|
190103 1600 13 -19 -0.8 7.040061
UA3DJR KO85 33 0 1 0
190103 1600 4 -27 -1.7 7.040126
DH5RAE JN68 33 0 360
0
190103 1608 5 -26 -1.7 7.040041
UR5KSH KO30 23 0 7
0
190103 1608 14 -17 -1.1 7.040060
UA3DJR KO85 33 0 1
0
190103 1620 13 -19 -0.8
7.040061 UA3DJR KO85 33 0 1
0
190103 1630 14 -19 -1.1 7.040061
UA3DJR KO85 33 0 1
0
190103 1632 5 -23 -1.6 7.040100
ON7KB JO21 37 0 263
0
190103 1638 15 -19 -1.3 7.040060
UA3DJR KO85 33 0
1 0
|
Mini Whip
|
190103 1650 9 -24 -0.6 7.040061
UA3DJR KO85 33 0 1
0
190103 1700 8 -24 -0.8 7.040061
UA3DJR KO85 33 0 1
0
190103 1708 11 -23 -1.0 7.040060
UA3DJR KO85 33 0 1
0
190103 1718 10 -22 -0.9 7.040060
UA3DJR KO85 33 0 1
0
|
Mini Whip + G
|
190103 1728 9 -22 -1.1 7.040061
UA3DJR KO85 33 0 1
0
190103 1736 10 -22 -1.1 7.040060
UA3DJR KO85 33 0 1
0
190103 1748 10 -22 -1.2 7.040061
UA3DJR KO85 33 0 1
0
190103 1756 9 -24 -0.9 7.040060
UA3DJR KO85 33 0 1
0
190103 1808 10 -23 -1.0 7.040061
UA3DJR KO85 33 0 1
0
190103 1820 11 -21 -1.1 7.040062
UA3DJR KO85 33 0 1
0
|
Земля помогает принимать сигналы mini whip. ML выигрывает у LW примерно 2 дБ, MW проигрывает LW примерно 5 дБ. В натурных испытаниях ML и Inv-V ML проигрывал около 1-2 баллов (6-12 дБ). Но в данном случае wire - всего 1/4 волны, а не 1/2, поэтому приоритет у ML возможен.
Еще покажу скриншот приема WSPR:
Прямо во время приема переключил ML-MW-ML, чтоб получить такую картинку. Видно ослабление внутри сигналов.
80 метров
Тестовый маячок на 3.56 МГц. Полоса анализа 400 Гц. Земля в виде рамы балкона подключена. Получаем таблицу по CwSkimmer:
ML
|
LW
|
MW
|
|
С сигналом
|
11 дБ
|
6 дБ
|
7 дБ
|
Без сигнала
|
-9 дБ
|
-9 дБ
|
-9 дБ
|
На 80М имеется несколько близких станций, которые в режиме WSPR принять не удается ни на одну из представленных антенн.
Скриншот показывает, что станции реально вещают.
UA3VNM 5W, R2ANR 1W, RV3ASW 5W, RX3AOM 1W. Т.е. необходимое соотношение SNR не развивается применительно к моим условиям.
Утром, чудесным образом дождался споты RV3ASW 5W.
Споты WSPR получил только для ML и LW. Станция примерно 11 км к западу.
Long Wire
|
181231 0820 4 -25 -2.3 3.570095
RV3ASW KO85 37 0 10
0
181231 0832 9 -24 -2.1 3.570095
RV3ASW KO85 37 0 1
0
|
Magnetic
|
181231 0902 14 -18 -1.9 3.570095
RV3ASW KO85 37 0 1
0
|
Mini Whip
|
Mini Whip снова без спотов, сколько бы я их не ждал.
В части приема CW такой скриншот:
Без земли MW сигнал не видит.
160 метров
Тестовый маячок на 1.8 МГц. Полоса анализа 400 Гц. Получаем таблицу SNR по CwSkimmer и по SDRadio:
ML (ML+G) *
|
LW (LW+G) *
|
MW
(MW+G)*
|
|
CwSkimmer
|
3 дБ (11)
|
21 дБ (-11)
|
15дБ (-2)
|
SDRadio
|
25 дБ
(30)
|
50 дБ (10)
|
40 дБ (20)
|
* при подключении заземления к антеннам.
На данном диапазоне заземление вредит MW и LW, но оказывает положительное влияние на ML. Это может быть связано с узостью полосы ML, таким образом, вклад по сигналу оказывается большим чем вклад по сбору домовых шумов такой «землей».
Получить WSPR сигналы на данном диапазоне для анализа не удалось.
137 кГц
Получить WSPR сигналы не удалось.
Обобщенный итог для усиления антенн. Выбраны оптимальные случаи подключения «заземления» или его отсутствия для данных антенн. В качестве опорного уровня – усиление Long Wire – луча длиной 9.5 м, который можно условно считать ½ EFD антенной на 20М, и наклоненным ¼ лучом на 40М. (относительное усиление LW в таблице принято 0 дБ).
Диапазон
|
LW
|
ML
|
MW
|
15M
|
0 дБ
|
-4 дБ
|
-7 дБ
|
20M
|
0 дБ
|
-5 дБ
|
-10 дБ
|
30M
|
0 дБ
|
-5 дБ
|
-5 дБ
|
40M
|
0 дБ
|
+2
дБ
|
-5 дБ
|
Луч держит первенство до тех пор, пока его активное сопротивление высоко, а ВЧ потери малы. Начиная с 40М активное волновое сопротивление снижается к единицам Ом, потери возрастают, и эффективность такого луча уменьшается.
Внешний вид.
Немного фотографий.
Все антенны выглядят визуально непримечательно: удочка, длиной два метра с mini whip на конце, провод на дерево (Long Wire) и магнитная рамка на окне (ML), едва заметная за занавеской.
Составлю свой рейтинг антенн по параметрам:
Место
|
Конспирация
|
Функционал
|
Настройка
|
Первое
|
Magnetic
|
Long Wire
|
Mini Whip
|
Второе
|
Long Wire
|
Magnetic
|
Long Wire
|
Третье
|
Mini Whip
|
Mini Whip
|
Magnetic
|
Читателю статьи остается лишь выбрать антенну под свои
задачи.
Выводы:
1.
Сравнение антенн дело неблагодарное. Все результаты
можно считать очень приближенными, т.к. учесть направленность антенн сложно.
2.
Чем ниже частота, тем менее эффективен прием на MiniWhip (в сложной помехой обстановке).
3.
MiniWhip
хорош как многодиапазонная антенна и не требует перестройки по диапазонам.
4.
Для Magnetic Loop использую две петли связи, большую с D=1/2 от рамки, для диапазонов от 30М и
ниже, и маленькую с D=1/5
для диапазонов от 20М и выше.
5.
Оценка с маячками будет объективна, только при
расположении их на значительном удалении от антенн. Также необходимо учитывать
форму диаграммы направленности антенн.
6.
Транзисторы в схеме PA0RDT вполне могут работать до УКВ частот, с чем связано
ограничение 20 МГц пока не ясно, но снижение уровня сигнала на ВЧ реально
наблюдаю.
7.
Что считает сигналом CwSkimmer, когда сигнала нет?! А ведь цифры SNR выводит!
Литература:
[1] https://swling.ru/2018/11/15/pa0rdt-mini-whip-aktivnaja-priemnaja-antenna-ot-10-kgc-do-20-mgc/
Немного больше про данные антенны и другие радиотехнические самоделки можно прочитать в моей книге "Практика радиолюбителя. Антенны, маяки, скиммеры." см. http://lavrinenkov.blogspot.com/2019/04/amateur-radio-practice.html
Немного больше про данные антенны и другие радиотехнические самоделки можно прочитать в моей книге "Практика радиолюбителя. Антенны, маяки, скиммеры." см. http://lavrinenkov.blogspot.com/2019/04/amateur-radio-practice.html
Для связи mail: lis-soft /*at*/rambler точка ру
Лавриненков Игорь / R2AJA
Комментариев нет:
Отправить комментарий
