Трансивер uSDR. Измерение выходной мощности [uSDR Output Power Measurements]

В данном материале рассмотрим измерение мощности трансивера uSDR (uSDX) в режиме телеграфа (CW). Трансивер uSDR (версия uSDX, прошивка R1.02v.) питается от встроенного источника, напряжением около 12.7 В (оценка на момент измерений).  Измерения проводятся через коаксиальный кабель длиной около 1 метра. Потери в кабеле оценены по прибору nanoVNA и не превышают 0.11 дБ во всём КВ диапазоне. Аттенюатор 40 дБ в таблице результатов учтен, ослабление в кабеле измерения не учтено, ослабление 0.1 дБ на 28 МГц

Для измерения мощности используется ваттметр NRX NRP18S-25.

Измерительная головка позволяет напрямую измерять сигналы до 25 Вт!

Диапазон 160М. (с излучением не в диапазоне см.[2])

Прием:

Передача:

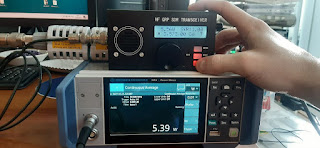

Диапазон 80М.

Передача:

Обратите внимание на точность с которой показывает выходную мощность uSDR. По-моему очень хорошая точность для любительского трансивера!

Диапазон 40М.

Трансивер выключен:

Приём:

Передача (дБм):

Передача (Вт):

Обратите внимание как изменяется регистрируемый уровень сигнала при переходе трансивера с выключенного состояния на включенное, с включенного состояния на передачу!

Диапазон 20М.

Передача (дБм):

Передача (Вт):

Имеется некоторое снижение выходной мощности на диапазоне 20М относительно диапазона 40М.

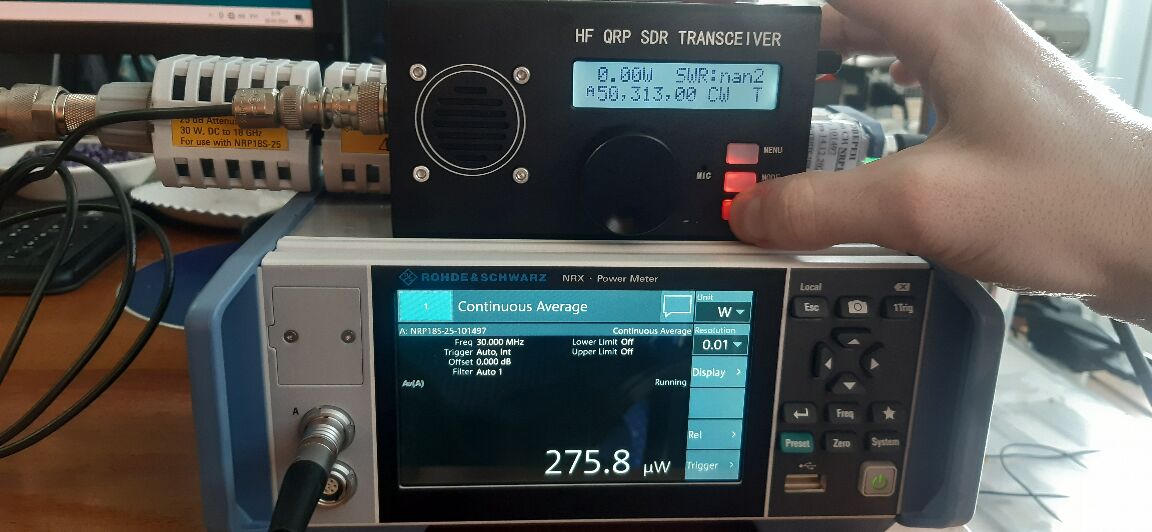

Диапазон 6М.

Передача (дБм):

Передача (мкВт):

Я провел измерения во всех диапазонах, а результаты свёл в таблицу. Таблица включает в себя данные по спектральным составляющим сигналов см.[2], и измеренные мощности с помощью ваттметра.

Обозначения столбцов таблицы:

F, МГц Частота

P1, dBm 1 Гармоника

P2, dBm 2 Гармоника

P3, dBm 3 Гармоника

P4, dBm 4 Гармоника

Pspur, dBm Максимальный уровень побочной частоты генерации в полосе 400 кГц

W1, Вт 1 Гармоника в Вт

PdP2,dBm Ослабление 2 гармоники относительно 1 в дБ

PdP3,dBm Ослабление 3 гармоники относительно 1 в дБ

PdP4,dBm Ослабление 4 гармоники относительно 1 в дБ

PuSDR, Вт Мощность по экрану uSDR, Вт

W, dBm Мощность по NRX NRP18S-25, dBm

W, Вт Мощность по NRX NRP18S-25, Вт

Up         Напряжение питания (оценка), В

Ip         Потребляемый ток (эквивалентная оценка), А

Pпит Потребляемая мощность (оценка), Вт

n_общ КПД по общему излучению  (оценка)

Pget, dBm Уровень гетеродина, измеренный на выходе трансивера, в дБм

Примечания:

1. По диапазону 160М, измерения, отмеченные желтым, не имеют смысла из-за внеполосного излучения.

2. По диапазону 6М, излучения спуров в полосе обзора не установлены, указан уровень шумов.

при переходе на передачу выводится сообщение SWR nan2

Выводы:

Анализатор показывает дискретную мощность определенной гармоники

Ваттметр - показывает интегральную мощность частот, поступающих на вход

Спуры (побочные частоты) могут достигать уровня -15.6 дБм.

Дополнительная информация:

[1] Трансивер uSDR. Калибровка опорного генератора. https://lavrinenkov.blogspot.com/2024/04/usdr-usdr-25-mhz-calibration.html

[2] Трансивер uSDR. Излучаемые спектры и гармонические составляющие CW сигналов https://lavrinenkov.blogspot.com/2024/04/usdr-cw-usdr-cw-spectrograms.html

Материал подготовил: Лавриненков Игорь / R2AJA

Для связи с автором есть почта: R2AJA at MAIL RU
