Симметричная линия из П-274 и Inverted-V (simmetric line + Inv-V)

 Описанная ранее антенна - низковисящий диполь с симметричной линией питания явно сильно "сдавал" на 40М из-за своих недостаточных размеров и малой высоты установки: Симметричная линия из П-274 и диполь (simmetric line antenna)

Рассмотрев варианты модернизации свел в таблицу:

Расчеты проверяются в NEC-2 for MANNA (иначе просто неправдоподобно)



Сейчас



1 Inv-V



Виды модернизации для 1 Inv-V

Диапазон/

Зенитный угол

Inv-V

10+10  3М-5М-3М

Луч 20М

Dipole 7+7 на 3М

по сравнению с лучом 20М

Inv-V 7+7 3М-5М-3М

Dipole 7+7 на 5М

Dipole 10+10 на 3М

Inv-V

10+10  3М-5М-3М

Dipole 10+10 на 5М

80М угол 40

-3.28

-2.57

-7.61

-5.04

+ 3.48

+ 4.5

+ 0.92

+4.33

+5.04

40М угол 20

-2.92

-3.34

-6.13

-2.79

+ 2.65

+ 3.5

+ 0.76

+3.21

+3.95

30М угол 20

-0.67

1.07

-3.25

-4.32

+ 1.99

+ 2.8

+ 0.82

+2.58

+3.34

20М  угол 20

1.47

-0.46

-0.87

-0.41

+ 1.46

+ 2.4

+ 1.06

+2.34

+3.42

15М угол 10

-1.14

-0.08

-3.03

-2.95

+ 1.42

+ 2.6

-0.3

+1.89

+2.83

10М угол 10

1.21

0.87

-0.57

-1.44

+ 0.57

+ 4.9

-0.36

+1.78

+3.49


В таблице показны усиления для антенны типа Луч длиной 20М, что висела у меня долгое время, первая версия диполя для симметричной линии "Dipole 7+7 на 3М" и усиление текущего варианта "Inv-V 10+10  3М-5М-3М". Справа показан прирост в усилении в случае модернизации "Dipole 7+7 на 3М", а также её проигрыш в сравнении с предыдущим лучом.

Из своих возможностей повесил вариант Inv-V 10+10  3М-5М-3М, т.е. плечи по 10.3 М, высоты крепежей около 3М, 5.5М, 3М.

Сравнительная картинка. Антенна после апгрейда красным лучи, синим - линия питания, солнце на юге. Предыдущий вариант желтым+оранжевым:

Плечи имеют равную длину. В пространстве правое плечо уходит дальше от нас, чем левое.

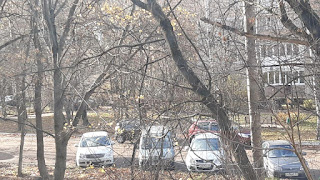

Обзорные фото:

Линия вид изнутри:
Линия вид изнутри:
Линия вид снаружи:
Крепление дальнего луча:
Груз оттяжки середины:
Линия имеет длину 29.7 м, 4 м из неё смотал в дроссель подавления синфазного тока. Эффективность которого оказалась неочевидной, скорее всего нужно больше витков.
Добавление такого дросселя полностью изменило параметры настройки симметричного согласующего устройства(!)
Примерные значения настроек, импеданса, КСВ и оценка принимаемого шума в таблице:

Частота, МГц

Настройка L, мкГн

Настройка С1,С2, пФ

R,Ом

jX,Ом

КСВ

Шум симм.*

Шум несимм.*

28.1

2.87

82

43

-2

1.22

S3

S4

24.9

1.79

82

52

-7

1.2

S0

S6

21

1.15

47+82

52

+3

1.18

S6

S0

18.1

2.2

47+82

60

-12

1.45

S6

S4

14

1.4

22+47+82+150

39

+8

1.5

S1

S6

10.1

1.79

10+22+82+150

59

-15

1.54

S6

S0

7

3.4

150+330

45

-12

1.5

S8

S8

3.5

4.91

82+150+330

58

-30

2

S8

S+

1.8

-

-





>10

-

-***


* Оценка шума при подключенных обеих клеммах линии или же только с одной (несимметричный вариант)

В варианте без дросселя значения были такие:

Частота, МГц

Настройка L, мкГн

Настройка С1,С2, пФ

R,Ом

jX,Ом

КСВ

Шум симм.*

Шум несимм.*

28.1

1.79

10+22+47

47

-2

1.17

S1

S2

24.9

1.79

22+47

53

-3

1.1

S0

S0

21

1.15

150

57

+3

1.2

S8

S0

18.1

2.2

150

66

-9

1.5

S7

S4

14

1.4

330

46

0

1.01

S7

S4

10.1

2.2

22+47+150

52

-7

1.27

S+

S8

7

4.29

82+330

49

-2

1.18

S+

S8

3.5

6.03

47+82+330

61

-15

1.53

S8

S+

1.8

-

-





>10

-

-***

Для проверки передающий свойств использую режим WSPR-2 по два цикла мощностью 1 Вт на каждом диапазоне от 15М до 80М. Для сравнения подключаю эту же линию как Long Wire через Г-образное СУ.

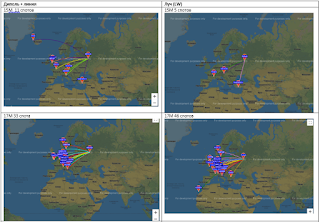

Результат посмотрим в таблице:



Как видим, антенна на передачу сильно уступает на всех диапазонах кроме 15М и 40М!

По приему в вечернее и ночное время на 40М я начал принимать споты WSPR мощностями до 20 дБм из Англии, Греции, что раньше не получалось.


В моём QTH действует заградительная помеха - какой-то источник в доме, все интересные споты получены, когда источник электромагнитного смога не активен(!)

На 20М ощущается направленность к северу, принимаются Шведские, Финские, Норвежские станции (CW и WSPR), они же принимают и мои сигналы CW.  Наиболее используемое направление в моём случае - "западное" оказывается в минимумах диаграмм почти на всех диапазонах.

Для связи mail:  lis-soft /*at*/rambler   точка   ру

Лавриненков Игорь / R2AJA
