[Determining disk supercap capacity]
Ранее мы уже тестировали ионистр-сборку из двух банок в материале Определение ёмкости баночного Ионистра (сборка) (137 руб за 2 Ф), теперь рассмотрим другой вариант ионистра - дисковой 4 Ф за 47 руб. - цены 2019 года.
Масса 2Ф ионистра 7.68 грамм, дискового 4Ф - 7.14 грамм. Это уже странно, как цена, так и масса, наверняка есть какой-то подвох?!
Начнем исследование:
Исследуемый ионистр в дисковом корпусе 5.5V 4.0F V-Type Diymore, с диаметром около 2.5 см, массой 7.14 грамм обладает гиперболической разрядной характеристикой,
которую линейной можно считать лишь в определенной области.

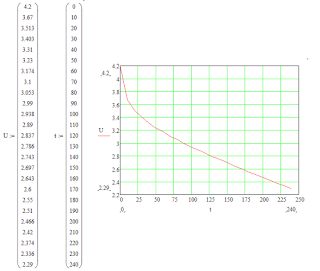

График разряда ионистра от 4.2 В до 2.1 В. Нагрузка 105 Ом:
Линейная область лежит ниже 3.25 В
Методика оценки ёмкости приведена в предыдущей статье, здесь сразу дадим формулы пересчета.
Формулы для пересчета Ф в ма*ч цилиндрической сборки ионистров 2Ф
с его электрической ёмкостью. По горизонтали - ёмкость в Фарадах, по вертикали - ёмкость в мА*ч.
Синий пунктирный - для начального напряжения ионистра
4.2 В и конечного 2.8 В,
Красный - для начального напряжения ионистра
3.5 В и конечного 2.8 В.
Теперь покажем одновременно графики для баночной сборки и дискового ионистра.
синим - сборка 2Ф, напряжение 4.2 В;
зеленым - диск 4Ф, напряжение 3.5 В;
фиолетовым - диск 4Ф, напряжение 4.2 В.
Сравним отношение эквивалентных ёмкостей для данных типов ионистров, иными словами
приведем эквивалентные ёмкости к 4Ф для каждого супер конденсатора.
Для начального напряжения 4.2В, разница почти в 2 раза в пользу цилиндрической сборки!
Сравним массы ионистров. Эквивалентная масса цилиндрической сборки для 4Ф составила бы 7.68 х 2 = 15.36 граммм. Масса дискового ионистра 4Ф составляет 7.14 граммм.
видимо, дело в массе, либо ёмкость в Фарадах дискового ионистра завышена?!
Лавриненков Игорь / R2AJA
Для связи mail: lis-soft /*at*/rambler точка ру
