четверг, 24 июня 2021 г.

Измерение параметров антенн Baofeng с помощью NanoVNA

 Проверяю с помощью NanoVNA параметры антенн от раций.

1. Baofeng штатная 144/433 (136-174/400-520)

2. Nagoya NA771 144/430 MHz wide band receiving coverage

3. Kenwood TK-6118A штатная 433 MHz


Первым делом проверяем и выполняем калибровку измерителя в диапазоне от 100 до 900 МГц. Хорошим признаком является показания КСВ=1 для нагрузки 50 Ом во всей полосе частот, а также заоблачный КСВ при открытом разъеме S0 =)

[иногда наблюдаю проблемы с калибровкой, при которой NanoVNA показывает заниженные цифры КСВ, например вместо более 20 показывает от 3 до 5 или вместо 2 показывает почти 1. Причина пока не известна]

Выполняем измерения в полосе от 100 до 500 МГц, т.к. некоторые антенны двухдиапазонные.

На результат измерения (Полосу, центральную частоту, побочные резонансы, уровень КСВ) влияют:

1. Подключаемый кабель Type-C/USB влияет на результат измерения

2. Расположение антенн и NanoVNA относительно других предметов

3. Наличие запорных ферритовых защелок или дросселя из кабеля Type-C/USB.

4. Руки оператора. Следует понимать, что существует емкостная связь между корпусом рации и рукой человека, в который он ее держит при работе.

пример дроссель Nagoya NA771

пример без него Nagoya NA771

Появляется сложная картинка в области диапазона 2М.

Итак, положим на стол NanoVNA и подключаем антенны

1. Baofeng штатная 144/433 (136-174/400-520)

(см. первое фото, антенна по центру)

 Диапазон 2М



По уровню КСВ=2, F1=137.2, F2=154.7, П=17.5 МГц
По уровню КСВ=1.5, F1=139.2, F2=152.3, П=13.1 МГц
На указанных границах антенны:
При F=136 МГц, КСВ > 5
При F=174 МГц, КСВ > 10

Диапазон 70см

По уровню КСВ=2, F1=396.9, F2=427.8, П=30.9 МГц
По уровню КСВ=1.5, F1=404.46, F2=411.6, П=7.14 МГц
На указанных границах антенны:
При F=400 МГц, КСВ = 1.8
При F=520 МГц, КСВ > 6
Можно считать результат удволетворительным, 2М перекрываются с КСВ не более 1.5
70 см имеет КСВ 2...3.

2. Nagoya NA771


Отмечу три минимума КСВ
F1=139 МГц, КСВ=2.6
F2=206 МГц, КСВ=1.5
F3=434 МГц, КСВ=5
Как видим, антенна не попадает в любительские диапазоны 2М и 70см.
При отключении кабеля  Type-C/USB показания изменяются, но
в диапазоны все равно не попадаем.

с ферритом на USB/Type-C
По уровню КСВ=2, F1=180.8, F2=200.6, П=19.8 МГц
Минимум КСВ=1.5 достигается на частоте 180.8 МГц

3. Kenwood TK-6118A штатная №1 433 MHz
Диапазон 70см
По уровню КСВ=2, F1=410, F2=437.7, П=27.7 МГц
Минимум КСВ=1.5 достигается на частоте 422 МГц
Можно считать результат удволетворительным,  на диапазоне
70 см антенна имеет КСВ 2...3.
Лабораторная картинка для неё же:


4. Kenwood TK-6118A штатная №3 433 MHz (еще одна такая же антенна)
Диапазон 70см
По уровню КСВ=2, F1=414, F2=454, П=40 МГц
Минимум КСВ=1.356 достигается на частоте 436.2 МГц
сравним измерение с лабораторным измерением:
Минимум КСВ=1.28 достигается на частоте 433  МГц
Лабораторная картинка для неё же:


Нагойя пока не попадает в диапазон. Попробовал одевать орешки-ферриты на USB провод. Влияние на параметры антенны видно на фото:






Как видим для уменьшения влияния можно использовать от двух орешков.

Также пробовал подключать удлинитель SMA/SMA 10 см и 20 см (pig tail)

На штатной Baofeng сразу возникает побочный минимум КСВ (10 см PigTail)
На Nagoya NA771 с коротким удлинителем 10 см, вроде бы все ок
Небольшая неоднородность на нижней полосе пропускания лечится "орешками", но полоса все равно не соответствует диапазону 2М
А вот 20 см удлинителем - ловим дополнительный резонанс.

Материал подготовил:

Лавриненков Игорь / R2AJA

lis-soft /*at*/rambler   точка   ру

четверг, 17 июня 2021 г.

Проволочная Уда-Яги на 20М. Часть 3 [wire Uda-Yagi 20M Thrid Part]

 Продолжение статьи о настройке проволочной двухэлементной Уда-Яги антенны на 20М.

Начало статьи: http://lavrinenkov.blogspot.com/2021/05/20-wire-uda-yagi-20m.html

Вторая часть статьи: http://lavrinenkov.blogspot.com/2021/05/20-2-wire-uda-yagi-20m-second-part.html

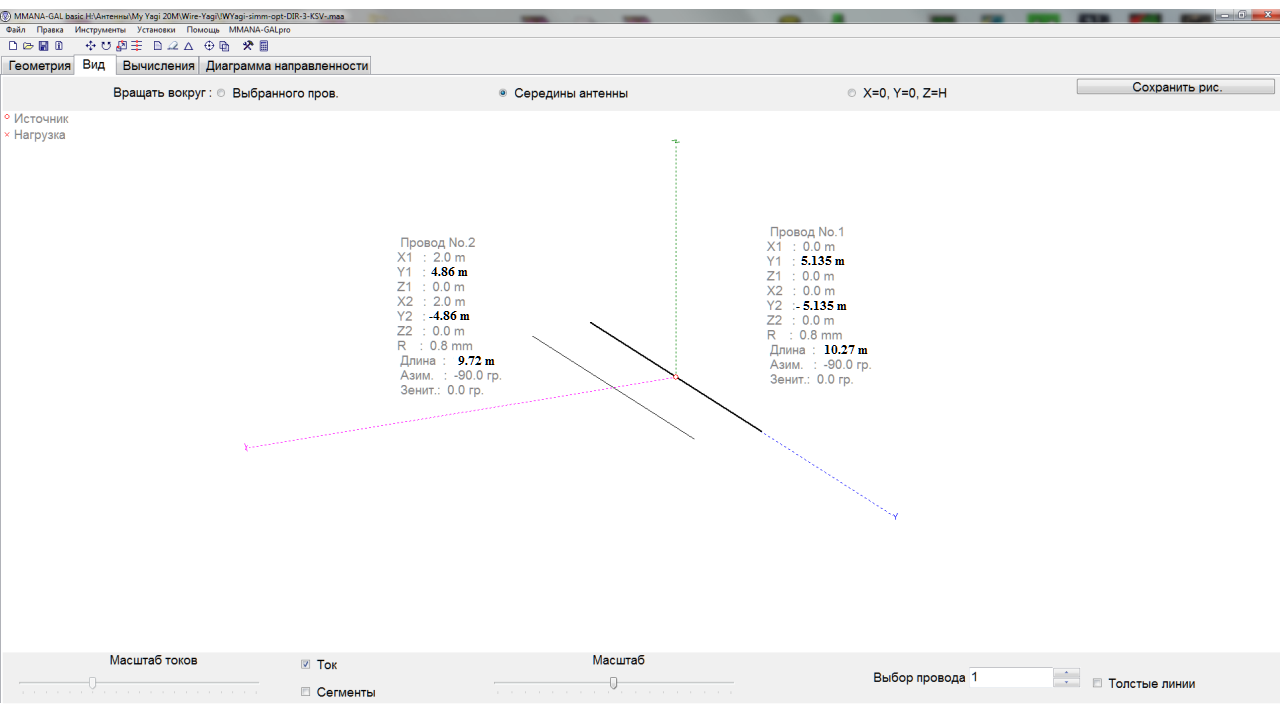

Теперь, когда размеры антенны уточнены осталось привести образец в соответствие новым размерам.

Установленная антенна wire-yagi 2-el 20M выглядит примерно так:
(на фото дорисовка тонких элементов)
Низ антенны:
Комплект измерительного оборудования: NanoVNA+AA-340UP+Asus Eee PC:
Сразу проверяем полностью КВ диапазон:
NanoVNA:
AA-340UP:

Резонанс один. И смотрим детально диапазон 20М.
AA-340UP:
Измеренная полоса антенны составляет 350 КГц, центральная частота 14.11 МГц, минимальный КСВ 1.1. Входное активное сопротивление около 50 Ом, реактивное сопротивление стремится к нулю.
NanoVNA:


Маркерами обозначены границы полосы антенны по уровню КСВ 1.5.
Измеренная полоса антенны составляет 1.1 МГц, центральная частота 14.17 МГц, минимальный КСВ 1.02. Входное активное сопротивление чуть больше 50 Ом, реактивное сопротивление около центральной частоты в районе нуля. Измерения приборов немного отличаются, и в целом похожи на теоретические результаты моделирования.
Проведена связь прямой волной в южном направлении с Владимиром RA3AFH, что соответствует очень малому зенитному углу и малому усилению антенны. Для наглядности посмотрим на диаграмму при зенитном угле 10 градусов.
Здесь хорошо видно, что в направлении север-юг преобладает вертикальная составляющая поляризации, а ослабление относительно основного направления на восток около 10 дБ.
Далее были проведены измерения уровня сигнала маячка R2AJA/B расположенного в 4 км к юго-востоку от антенны. По S-метру FT-817 получено S8 для восточной ориентации антенны и S3 для западной ориентации.
Через антенну было отправлено 5 циклов WSPR при западной ориентации и 5 циклов при восточной ориентации антенны. Все споты по WSPR получены с западного направления.
Количественная оценка показала, 99 спотов при западной ориентации и 11 спотов при восточной ориентации антенны, или соотношение 1 к 10. Для качественной оценки возьмем значения сигнал-шум полученные от бельгийского скиммера ON5KQ  от которого было получено по 4 спота с каждого направления антенны. Усредненное SNR для западного направления получилось -3.5 дБ, для восточного направления антенны -13.7 дБ.  И отношение F/B оценим как 10.2 дБ.

Оценка по телеграфным скиммерам затруднительна, из-за малого количества полученных спотов за время испытаний антенны, однако были получены пары спотов для двух направлений антенны от венгерского скиммера HA7GN.

Усредненно имеем 16.5 дБ для западного направления антенны и 7 дБ для восточного. Оценка отношения F/B составляет 9.5 дБ.

Таким образом антенну можно использовать по назначению, отношение фронт/бэк данной антенны около 10 дБ.

Видеозарисовка (вторая часть) доступна здесь:

p.s.

20.06.2021 Выполнена установка антенны в полевых условиях, которая показала возможность установки антенны с смещением по оси у элементов не более 10 см.
Правильно установленная антенна (прямоугольник) и график КСВ, маркеры по уровню 1.5:
Антенна установлена с закосом 20...30 см по оси у (параллелограмм):
Резонанс сместился выше на 200 кГц, полоса стала уже в 3 раза.


Материал подготовил:

Лавриненков Игорь / R2AJA
